Redis数据类型

> 如无特殊说明，本文内容针对的 Redis 版本为 `3.0.0`，源码下载地址为[redis-3.0.0](https://github.com/redis/redis/archive/refs/tags/3.0.0.zip)。

## 1 前言

1. Redis 的 `key` 是顶层模型，他的 `value` 是扁平化的，所有的 `value` 都是一个 `object`，它的结构如下：

```c++
   typedef struct redisObject {
       unsigned [type] 4;
       unsigned [encoding] 4;
       unsigned [lru] REDIS_LRU_BITS;
       int refcount;
       void *ptr;
   } robj;
   ```
2. 上面的几个字段的意义如下：

1. `type`：**数据类型**，就是我们熟悉的`string`、`hash`、`list` 等。
   2. `encoding`：**内部编码**，其实就是**数据结构**，指的是**当前这个 `value` 底层是用的什么数据结构**，因为同一个数据类型底层也有多种数据结构的实现，所以这里需要指定数据结构。
   3. `REDIS_LRU_BITS`：**当前对象可以保留的时长**。
   4. `refcount`：**对象引用计数**，**用于 GC**。
   5. `ptr`：**指针**，**指向以 `encoding` 的方式实现这个对象的实际地址**。
3. 整个 Redis 的数据结构组织如下图所示：

![数据类型及其数据结构](https://notebook.ricear.com/media/202107/2021-07-13_0955310.35536856972697195.png)

## 2 数据类型

Redis 中主要有 5 种数据类型，分别是**字符串**（`String`）、**列表**（`List`）、**集合**（`Set`）、**有序集合**（ZSet）、**哈希**（`Hash`）。

### 2.1 字符串

#### 2.1.1 存储数据

1. 可以用于存储**字符串**、**整数**、**浮点数**、**JSON**、**XML**、**二进制**等，**最大不能超过 512M**，是**可变的动态字符串**。

#### 2.1.2 使用场景

1. **计数器**：可以利用 Redis 的`incr`、`decr` 等命令实现计数。
2. **共享 Session**：Redis 的`key` 可以方便地设置过期时间，用于实现`session key` 的自动过期，验证时先根据`uid` 路由到对应的 Redis，如取不到`session key`，说明`session key` 已过期，需要重新登录，如取到`session key`，则校验通过，升级此`session key` 的过期时间即可。
3. **限流限速**。
4. **实现分布式锁**。

#### 2.1.3 数据结构

1. 在 Redis 内部，`String` 类型有两种底层存储结构，Redis 会根据存储的数据和用户的操作指令自动选择合适的结构：
   1. `int`：存放**整数类型**。
   2. `SDS`：Simple Dynamic String，简单动态字符串，存放**浮点**、**字符串**、**字节类型**。

#### 2.1.4 SDS

##### 2.1.4.1 前言

1. Redis**没有直接使用 C 语言传统的字符串表示**（以空字符结尾的字符数组，以下简称 C 字符串），而是**自己构建了一种名为简单动态字符串**（Simple Dynamic String, SDS）**的抽象类型**，并**将 SDS 作为 Redis 的默认字符串表示**。
2. 在 Redis 里，**C 字符串只会**作为字符串字面量**用在一些无需对字符串进行修改的地方**，比如**打印日志**：

```shell
   redisLog(REDIS_WARNING, "Redis is now ready to exit, bye bye...");
   ```
3. 当 Redis 需要的不仅仅是一个字符串字面量，而是一个**可以被修改的字符串值**时，Redis 就会**使用 SDS 来表示字符串值**，比如**在 Redis 的数据库里面**，**包含字符串值的键值对在底层都是由 SDS 实现的**，例如：

```shell
   redis> SET msg "hello world"
   OK
   ```

那么 Redis 将在数据库中创建一个新的键值对，其中：

1. 键值对的**键是一个字符串对象**，对象的**底层实现是一个保存着字符串 `msg` 的 SDS**。
   2. 键值对的**值也是一个字符串对象**，对象的**底层实现是一个保存着字符串 `hello world` 的 SDS**。
4. 除了用来保存数据库中的字符串值之外，SDS 还被用作**缓冲区**，其中**AOF 模块中的 AOF 缓冲区**，以及**客户端状态中的输入缓冲区**，都是 SDS 实现的。

##### 2.1.4.2 定义

1. SDS 的定义在源码中的 `src/sds.h/sdshdr` 中，其结构为：

```c++
   struct sdshdr {
       unsigned int len;   /*记录 buf 数组中已使用字节的数量，等于 SDS 所保存字符串的长度*/
       unsigned int free;  /*记录 buf 数组中未使用字节的数量*/
       char buf[]; /*字符数组，用于保存字符串*/
   };
   ```

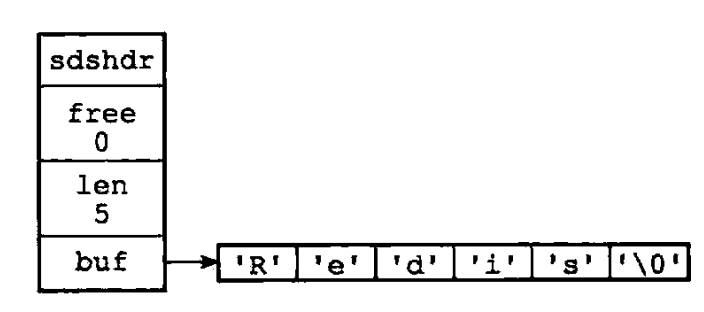

2. 结合下面的实例对上面定义中每个参数的具体含义说明如下：

![](https://notebook.ricear.com/media/202107/2021-07-13_110621.png)

1. `len`：记录**buf 数组中已使用字节的数量**，**等于 SDS 所保存字符串的长度**，实例中`len` 的值为 5，表示这个 SDS 保存了一个 5 字节长的字符串。
   2. `free`：记录**buf 数组中未使用字节的数量**，实例中`free` 的值为 0，表示这个 SDS 没有分配任何未使用的空间。
   3. `buf`：**字符数组**，用于**保存字符串**，实例中数组的前 5 个字节分别保存了`R`、`e`、`d`、`i`、`s`，最后一个字节保存了空字符`\0`。
3. SDS**遵循 C 字符串以空字符结尾的惯例**，**保存空字符的 1 字节空间**，**不计算在 SDS 的 `len` 属性里面**，并且为空字符分配额外的 1 字节空间，以及添加空字符到字符串末尾等操作，都是**由 SDS 函数自动完成**，所以这个**空字符对于 SDS 的使用者来说是完全透明的**，遵循空字符结尾这一惯例的好处是**SDS 可以直接重用一部分 C 字符串函数库里面的函数**。

##### 2.1.4.3 SDS 与 C 字符串的区别

根据传统，C 语言使用长度为 $N+1$ 的字符数组来表示长度为 $N$ 的字符串，并且字符数组的最后一个元素总是字符串 `\0`，这种简单的字符串表示方式，并**不能满足 Redis 对字符串在安全性**、**效率以及功能方面的要求**，下面将详细对比 C 字符串和 SDS 之间的区别，并说明 SDS 比 C 字符串更适用于 Redis 的原因。

###### 2.1.4.3.1 常数复杂度获取字符串长度

1. 因为**C 字符串并不记录自身的长度信息**，所以**为了获取一个 C 字符串的长度**，程序必须遍历整个字符串，对遇到的每个字符进行计数，直到遇到代表字符串结尾的空字符为止，这个操作的**复杂度为 $O(N)$**。
2. 和 C 字符串不同，因为**SDS 在 `len` 属性中记录了 SDS 本身的长度**，所以**获取一个 SDS 长度的复杂度仅为 $O(1)$**。
3. **设置和更新 SDS 长度的工作是由 SDS 的 API 在执行时自动完成的**，使用 SDS 时**无须进行任何手动修改长度的工作**。
4. 通过使用 SDS 而不是 C 字符串，**Redis 将获取字符串长度所需的复杂度从 $O(N)$ 降低到了 $O(1)$**，这**确保了获取字符串长度的工作不会成为 Redis 的性能瓶颈**。

###### 2.1.4.3.2 杜绝缓冲区溢出

1. 除了**获取字符串长度的复杂度高**外，C 字符串不记录自身长度带来的另外一个问题是**容易造成缓冲区溢出**，例如 `<string.h>/strcat` 函数可以将 `src` 字符串中的内容拼接到 `dest` 字符串的末尾：

```c++
   char *strcat(char *dest, const char *src);
   ```
2. 因为 C 字符串不记录自身的长度，所以 `strcat`**假定用户在执行这个函数时**，**已经为 `dest` 分配了足够多的内存**，可以容纳 `src` 字符串中的所有内容，而**一旦这个假定不成立**时，**就会产生缓冲区溢出**。
3. 与 C 字符串不同，SDS 的空间分配策略完全杜绝了发生缓冲区溢出的可能性：

1. 当 SDS API 需要对 SDS 进行修改时，API 会**先检查 SDS 的空间是否满足修改所需的要求**，**如果不满足的话**，API**会自动将 SDS 的空间扩展至执行修改所需的大小**，**然后才执行实际的修改操作**，所以**使用 SDS 既不需要手动修改 SDS 的空间大小**，**也不会出现缓冲区溢出问题**。

###### 2.1.4.3.3 减少修改字符串时带来的内存重分配次数

1. 因为 C 字符串并不记录自身的长度，因此**每次增长或者缩短一个 C 字符串**，**程序都总要对保存这个 C 字符串的数组进行一次内存重分配操作**。
2. 因为**内存重分配设计复杂的算法**，并且**可能需要执行系统调用**，所以他**通常是一个比较耗时的操作**。
3. 在一般的程序中，如果每次修改字符串长度的情况不太常出现，那么每次修改都执行一次内存重分配是可以接受的，但是 Redis 作为数据库，**经常被用于速度要求严苛**、**数据被频繁修改**的场合，如果每次修改字符串的长度都需要执行一次内存重分配的话，那么光是**执行内存重分配的时间就会占去修改字符串所用时间的一大部分**，如果这种修改频繁发生的话，可能还**会对性能造成影响**。
4. 为了避免 C 字符串的这种缺陷，SDS 通过未使用空间实现了**空间预分配**和**惰性空间释放**两种优化策略：
   1. **空间预分配**：
      1. 空间预分配**用于优化 SDS 的字符串增长操作**，**当 SDS 的 API 对一个 SDS 进行修改**，并且**需要对 SDS 进行空间扩展的时候**，程序**不仅会为 SDS 分配修改所必要的空间**，**还会为 SDS 分配额外的未使用空间**，分配的未使用空间数量由以下公式决定：
         1. 如果**对 SDS 进行修改之后**，**SDS 的长度**（也即是`len` 属性的值）**小于 1MB**，那么程序**分配和 `len` 属性同样大小的未使用空间**，这时 SDS 的`len`**属性的值将和 `free` 属性的值相同**，例如，如果进行修改之后，SDS 的`len` 将变成 13 字节，那么程序也会分配 13 字节的未使用空间，SDS 的`buf` 数组的实际长度将变成 13 + 13 + 1 = 27 字节（额外的 1 字节用于保存空字符）。
         2. 如果**对 SDS 进行修改之后**，**SDS 的长度大于 1MB**，那么程序**会分配 1MB 的未使用空间**，例如，如果进行修改之后，SDS 的`len` 将变成 30MB，那么程序会分配 1MB 的未使用空间，SDS 的`buf` 数组的实际长度将为 30MB + 1MB + 1byte。
      2. 在**扩展 SDS 之前**，SDS API**会先检查未使用空间是否足够**，**如果足够的话**，API 就**会直接使用未使用空间**，而**无需执行内存重分配**。
      3. 通过空间预分配策略，Redis 可以**减少连续执行字符串增长操作所需的内存重分配次数**。
   2. **惰性空间释放**：
      1. 惰性空间释放用于**优化 SDS 的字符串缩短操作**，**当 SDS 的 API 需要缩短 SDS 保存的字符串时**，程序并**不立即使用内存重分配来回收缩短后多出来的字节**，而是**使用 `free` 属性将这些字节的数量记录起来**，并**等待将来使用**。
      2. 通过惰性空间释放策略，SDS**避免了缩短字符串时所需的内存重分配操作**，并**为将来可能有的增长操作提供了优化**。
      3. 同时，SDS 也提供了相应的 API，让我们可以**在有需要时**，**真正地释放 SDS 的未使用空间**，所以**不用担心惰性空间释放策略会造成内存浪费**。
      4. 例如：
         1. `sdstrim` 函数接受一个 SDS 和一个 C 字符串作为参数，**移除 SDS 中所有在 C 字符串中出现过的字符**。

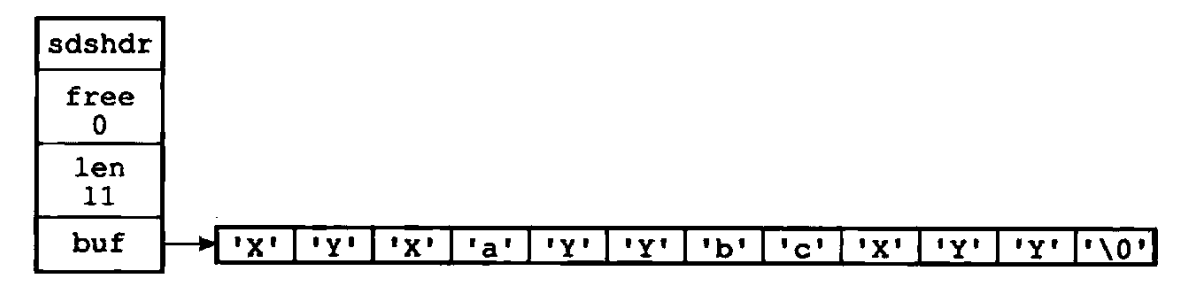

         2. 假如有一个 SDS 值 `s` 为 `XYXaYYbcXYX`，如下图所示：

![](https://notebook.ricear.com/media/202107/2021-07-13_151706.png)

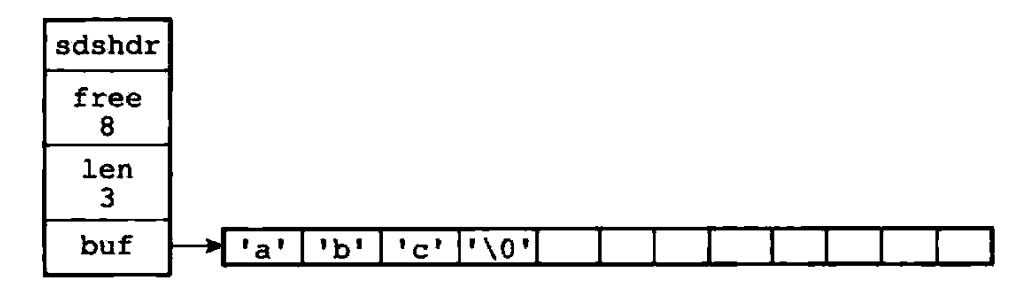

         3. 当执行完 `sdstrim(s, "XY")`（移除 SDS 字符串中的所有 `X` 和 `Y`）命令后，SDS 被修改为 `abc`，如下图所示：

![](https://notebook.ricear.com/media/202107/2021-07-13_152155.png)
         4. 此时 SDS 并没有释放多出来的 8 字节空间，而是将这 8 字节空间作为未使用空间保留在了 SDS 里面，如果将来要对 SDS 进行增长操作的话，这些未使用空间就可能会派上用场。

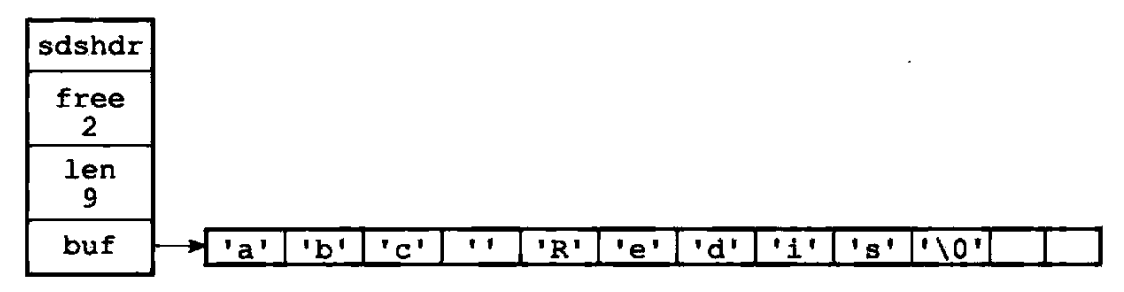

         5. 例如，现在对 `s` 执行 `sdscat(s, " Redis")`，执行完成之后，`s` 被修改为 `abc Redis`，如下图所示：

![](https://notebook.ricear.com/media/202107/2021-07-13_152539.png)
         6. 完成这次 `sdscat` 操作将不需要执行内存重分配，因为 SDS 里面预留的 8 字节空间已经足以拼接 6 个字节长的 ` Redis`。

###### 2.1.4.3.4 二进制安全

1. C 字符串中的字符必须**符合某种编码**（比如 ASCII），并且**除了字符串末尾之外**，**字符串里面不能包含空字符**，**否则**最先被程序读入的空字符将**被误认为是字符串结尾**，这些限制使得**C 字符串只能保存文本数据**，而**不能保存像图片**、**音频**、**视频**、**压缩文件这样的二进制数据**。
2. 为了确保 Redis 可以适用于各种不同的使用场景，SDS 的 API 都是**二进制安全**的，所有 SDS API 都**会以处理二进制的方式来处理 SDS 存放在 `buf` 数组里的数据**，程序**不会对其中的数据做任何限制**、**过滤**、**假设**，**数据在写入时是什么样的**，他**被读取时就是什么样的**，这也是我们将 SDS 的`buf` 属性称为**字节数组**的原因，因为**Redis 不是用这个数组来保存字符**，**而是用来保存一系列二进制数据**。

###### 2.1.3.4.5 兼容部分 C 字符串函数

1. 虽然 SDS 的 API 都是二进制安全的，但他们一样**遵循 C 字符串以空字符结尾的惯例**，这些 API 总会**将 SDS 保存的数据的末尾设置为空字符**，并且总会**在为 `buf` 数组分配空间时多分配一个字节来容纳这个空字符**，这是为了**让那些保存文本数据的 SDS 可以重用一部分 `<string.h>` 库定义的函数**。

### 2.2 列表

#### 2.2.1 存储数据

1. 列表可以**有序地存储多个字符串**，并且**列表里的元素是可以重复的**，可以**对列表的两端进行插入或者弹出元素操作**。

#### 2.2.2 使用场景

1. **消息队列**。

#### 2.2.3 数据结构

1. 在 Redis 中，`List` 底层有两种数据结构，分别为**链表**（LinkedList）和**压缩列表**（ZipList）：
   1. 当`List`**元素个数少**且**元素内容长度不大**时，使用`ZipList`**实现**。
   2. 否则，使用`LinkedList`**实现**。

#### 2.2.4 链表

##### 2.2.4.1 前言

1. 链表提供了**高效的节点重排能力**，以及**顺序性的节点访问方式**，并且**可以通过增删节点来灵活地调整链表的长度**。
2. 作为一种常用数据结构，链表内置在很多高级的编程语言里面，因为 Redis 使用的 C 语言并没有内置这种数据结构，所以**Redis 构建了自己的链表实现**。
3. 链表在 Redis 中的应用非常广泛：
   1. 列表键的底层实现之一就是链表，当一个链表键**包含了数量比较多的元素**，或者列表中**包含的元素都是比较长的字符串时**，Redis 就会**使用链表作为列表键的底层实现**。
   2. 同时，**发布与订阅**、**慢查询**、**监视器**等功能也用到了链表。
   3. Redis 服务器本身该使用链表**保存多个客户端的状态信息**，以及使用链表来**构建客户端输出缓冲区**。

##### 2.2.4.2 实现

###### 2.2.4.2.1 链表节点

1. 每个链表节点使用一个 `src/adlist.h/listNode` 结构来表示，具体如下：

```c++
   typedef struct listNode {
       struct listNode *prev;  /*前置节点*/
       struct listNode *next;  /*后置节点*/
       void *value;    /*节点的值*/
   } listNode;
   ```

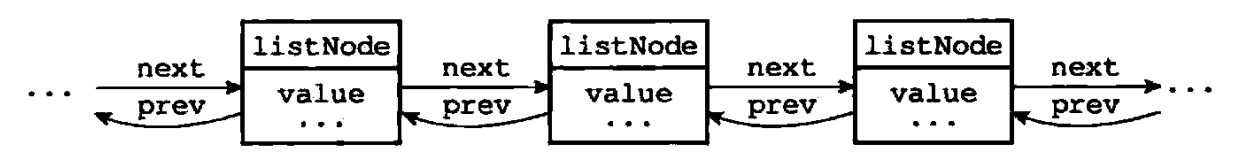

2. 多个 `listNode` 可以通过 `prev` 和 `next` 指针组成**双链表**，如下图所示：

![](https://notebook.ricear.com/media/202107/2021-07-13_163156.png)

###### 2.2.4.2.2 链表

1. 虽然使用多个 `listNode` 结构就可以组成链表，但使用 `src/adlist.h/list` 来持有链表的话，**操作起来会更方便**，具体结构如下：

```c++
   typedef struct list {
       listNode *head; /*表头结点*/
       listNode *tail; /*表尾节点*/
       void *(*dup)(void *ptr);    /*节点值复制函数*/
       void (*free)(void *ptr);    /*节点值释放函数*/
       int (*match)(void *ptr, void *key); /*节点值对比函数*/
       unsigned long len;  /*链表所包含的节点数量*/
   } list;
   ```
2. `list` 结构为链表提供了表头指针 `head`、表尾指针 `tail`、以及链表长度计数器 `len`，还提供了 `dup`、`free`、和 `match` 成员用于实现**多态链表**所需的类型特定函数，具体如下：

1. `dup`：**节点值复制函数**。
   2. `free`：**节点值释放函数**。
   3. `match`：**节点值对比函数**。

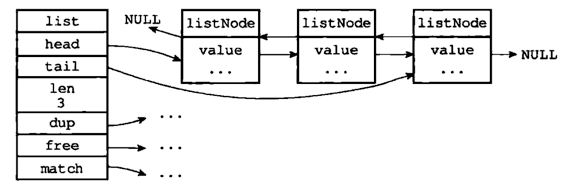

3. `list` 可以**和 `listNode` 结合组成链表**，如下图所示：

![](https://notebook.ricear.com/media/202107/2021-07-13_165739.png)
4. Redis 的链表具有如下特性：

1. **双端**：链表节点**都带有 `prev` 和 `next` 指针**，**获取某个前置节点和后置节点的复杂度都是 $O(1)$**。
   2. **无环**：**表头结点的 `prev` 指针和表尾节点的 `next` 指针都指向 `NULL`**，对链表的访问**以 `NULL` 为终点**。
   3. **带表头指针和表尾指针**：通过`list` 的`head` 指针和`tail` 指针，程序**获取链表的头结点和尾节点的复杂度为 $O(1)$**。
   4. **带链表长度计算器**：程序使用`list` 结构的`len` 属性来对`list` 持有的链表节点进行计数，程序**获取链表中节点数量的复杂度为 $O(1)$**。
   5. **多态**：链表节点**使用 `void*` 指针来保存节点值**，并且可以**通过 `list` 结构的 `dup`**、`free`、`match`**三个属性为节点值设置类型特定函数**，所以链表可以**用于保存不同类型的值**。

#### 2.2.5 压缩列表

##### 2.2.5.1 前言

1. 压缩列表**是列表键和哈希键的底层实现之一**。
2. 当一个列表键**只包含少量列表项**，并且**每个列表项要么就是小整数值**，**要么就是长度比较短的字符串**，那么 Redis 就会**使用压缩列表来做列表键的底层实现**。
3. 当一个哈希键**只包含少量键值对**，并且**每个键值对的键和值要么就是小整数值**，**要么就是长度比较短的字符串**，那么 Redis 就会**使用压缩列表来做哈希键的底层实现**。

##### 2.2.5.2 实现

1. 压缩列表是 Redis**为了节约内存而开发的**，是**由一系列特殊编码的连续内存块组成的顺序型数据结构**。
2. **一个压缩列表可以包含任意多个节点**，**每个节点可以保存一个字节数组或者一个整数值**。
3. 压缩列表的结构如下图所示：

![](https://notebook.ricear.com/media/202107/2021-07-14_101549.png)

1. `zlbytes`：`uint32_t` 类型，大小为 4 字节，主要用于**记录整个压缩列表占用的内存字节数**，在**对压缩列表进行内存重分配**或者**计算 `zlend` 的位置时使用**。
   2. `zltail`：`uint32_t` 类型，大小为 4 字节，主要用于**记录压缩列表表尾节点距离压缩列表的起始地址有多少字节**，通过这个偏移量，程序**无须遍历整个压缩列表就可以确定表尾节点的地址**。
   3. `zllen`：`uint16_t` 类型，大小为 2 字节，主要用于**记录压缩列表包含的节点数量**，**当这个属性值小于 `UINT_MAX`**（65535）**时**，**这个属性的值就是压缩列表包含节点的数量**，**当这个值等于 `UINT16_MAX` 时**，**节点的真实数量需要遍历整个列表才能计算得出**。
   4. `entryX`：**列表节点**，长度不定，指**压缩列表包含的各个节点**，**节点的长度由节点保存的内容决定**。
   5. `zlend`：`uint_8t`，大小为 1 字节，使用特殊值`0xFF`（十进制 255），用于**标记压缩列表的末端**。

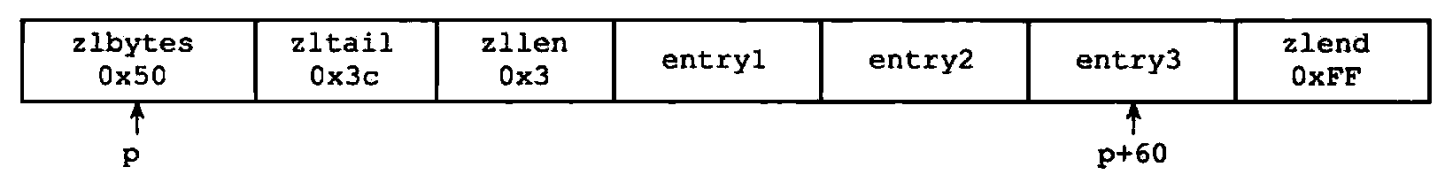

4. 压缩列表的示例如下：

![](https://notebook.ricear.com/media/202107/2021-07-14_110450.png)

1. 列表`zlbytes` 的值为`0x50`（十进制 80），表示压缩列表的总长为 80 字节。
   2. 列表`zltail` 的值为`0x3c`（十进制 60），表示如果我们有一个指向压缩列表起始地址的指针`p`，那么只要用指针`p` 加上偏移量 60，就可以计算出表尾节点`entry3` 的地址。
   3. 列表`zllen` 属性的值为`0x3`（十进制 3），表示压缩列表包含三个节点。

### 2.3 哈希

#### 2.3.1 存储数据

1. `Hash` 存的是**字符串和字符串值之间的映射**。
2. `Hash` 将对象的各个属性存入`Map` 里，可以**只读取或更新对象的某些属性**。

#### 2.3.2 使用场景

1. **存放结构化数据**，比如**用户信息**，`key` 是用户`ID`，`value` 是一个`Map`，这个`Map` 的`key` 是成员的属性名，`value` 是属性值，这样对数据的修改和存取都可以直接通过其内部的`key` 来实现，既**不需要重复存储数据**，也**不会带来序列化和并发修改控制的问题**。
2. **建索引**，比如`User` 对象，除了`id` 有时还要按`name` 来查询，可以建一个`key` 为`user:name:id` 的`Hash`，在插入`User` 对象（`set user:101{"id":101,"name":"calvin"}`）时，顺便往这个`Hash` 插入一条`hset user:name:id calvin 101`，这时`calvin` 作为`Hash` 里的一个`key`，值为 101，按`name` 查询的时候，用`hgetuser:name:id calvin` 就能从名为`calvin` 的`key` 里取出`id`。

#### 2.3.3 数据结构

1. `Hash` 底层有两种实现，分别是**压缩列表**和**字典**：
   1. 当一个哈希键**只包含少量键值对**，并且**每个键值对的键和值要么就是小整数值**，**要么就是长度比较短的字符串**，那么 Redis 就会**使用压缩列表来做哈希键的底层实现**。
   2. 但一个哈希键**包含的键值对比较多**，或者**键值对中的元素都是比较长的字符串时**，Redis 就会**使用字典作为哈希键的底层实现**。
2. 压缩链表的内容上面已经叙述过，具体可参考[2.2.5 压缩列表](#2-2-5-压缩列表)，下面将主要叙述字典相关的内容。

#### 2.3.4 字典

##### 2.3.4.1 前言

1. 字典是一种用于**保存键值对的抽象数据结构**。
2. 字典经常作为一种数据结构内置在很多高级编程语言里面，但 Redis 所使用的的 C 语言并没有内置这种数据结构，因此 Redis**构建了自己的字典实现**。
3. 字典在 Redis 中的应用非常广泛：
   1. **Redis 的数据库就是使用字典来作为底层实现的**，**对数据库的增**、**删**、**改**、**查操作都是构建在对字典的操作之上的**：
      1. 例如，当我们执行如下命令：

```shell
         redis> SET msg "hello world"
         OK
         ```
      2. 此时，就会在数据库中创建一个键为 `msg`，值为 `hello world` 的键值对，这个键值对就是保存在代表数据库的字典里面的。
   2. 字典也**是哈希键的底层实现之一**，当一个**哈希键包含的键值对比较多**，或者**键值对中的元素都是比较长的字符串时**，Redis 就会**使用字典作为哈希键的底层实现**：
      1. 例如，`wensite` 是一个包含 10086 个键值对的哈希键，这个哈希键的键都是一些数据库的名字，而键的值就是数据库的主页网址：

```
         redis> HLEN website
         (integer) 10086

         redis> HGETALL website
         1)"Redis"
         2)"Redis.io"
         3)"MariaDB"
         4)"MariaDB.org"
         5)"MongoDB"
         6)"MongoDB.org"
         # ...
         ```
      2. `website` 的底层实现就是一个字典，字典中包含了 10086 个键值对，例如：

1. 键值对的键为`Redis`，值为`Redis.io`。
         2. 键值对的键为`MariaDB`，值为`MariaDB.org`。
         3. 键值对的键为`MongoDB`，值为`MongoDB.org`。

##### 2.3.4.2 实现

> Redis 的字典**使用哈希表作为底层实现**，**一个哈希表里面可以有多个哈希表节点**，而**每个哈希表节点就保存了字典中的一个键值对**。

###### 2.3.4.2.1 哈希表

1. Redis 字典所使用的的哈希表由 `src/dict.h/dictht` 定义：

```c++
   typedef struct dictht {
       dictEntry **table;  /*哈希表数组*/
       unsigned long size; /*哈希表大小*/
       unsigned long sizemask; /*哈希表大小掩码，用于计算索引值，总是等于 size - 1*/
       unsigned long used; /*该哈希表已有节点的数量*/
   } dictht;
   ```

1. `table`：表示**哈希表数组**，数组中的**每个元素都是一个指向 `src/dict.h/dictEntry` 结构的指针**，**每个 `dictEntry` 结构保存着一个键值对**。
   2. `size`：表示**哈希表的大小**，也即是**哈希表数组的大小**。
   3. `used`：表示**哈希表已有节点的数量**。
   4. `sizemask`：表示**哈希表大小掩码**，**总是等于 `size - 1`**，这个属性**和哈希值一起决定一个键应该被放到 `table` 数组的哪个索引上面**。

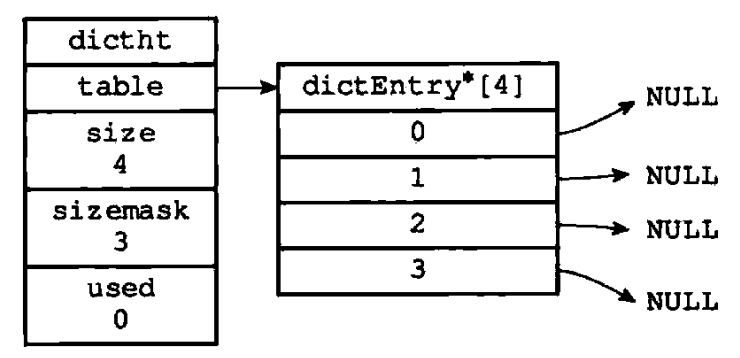

2. 哈希表的示例如下图所示：

![](https://notebook.ricear.com/media/202107/2021-07-14_142200.png)

###### 2.3.4.2.2 哈希表节点

1. 哈希表节点**使用 `dictEntry` 结构表示**，**每个 `dictEntry` 结构都保存着一个键值对**：

```c++
   typedef struct dictEntry {
       void *key;  /*键*/
       union { /*值*/
           void *val;
           uint64_t u64;
           int64_t s64;
           double d;
       } v;
       struct dictEntry *next; /*指向下个哈希表节点，形成链表*/
   } dictEntry;
   ```

1. `key`：表示键值对中的**键**。
   2. `v`：表示键值对中的**值**，其中**键值对的值可以是一个指针**、`uint64_t`**的整数**、`int64_t`**的整数**、**双精度类型的浮点数**。
   3. `next`：表示**指向下个哈希节点的指针**，**这个指针可以将多个哈希值相同的键值对连接在一起**，以此来**解决键冲突的问题**：

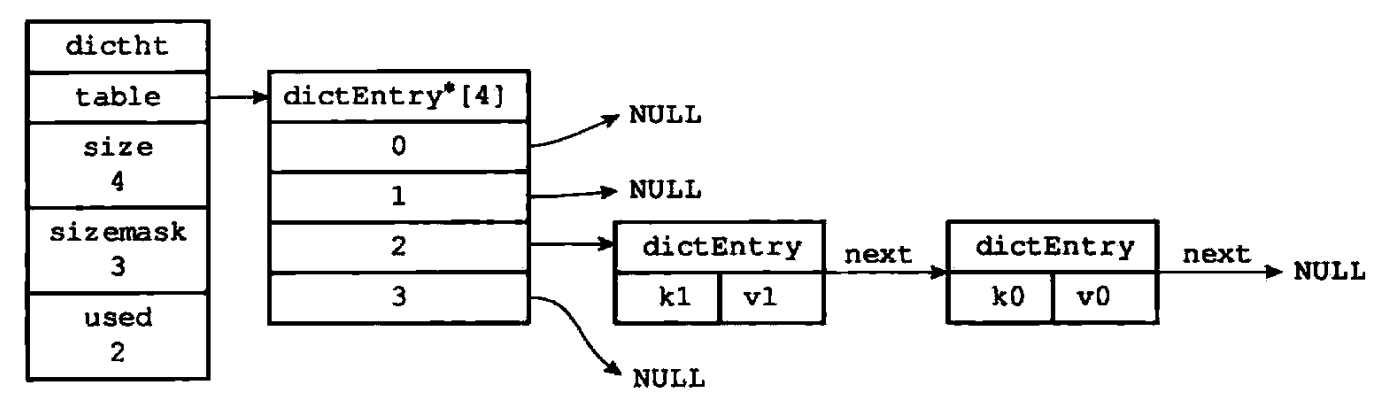

      1. 如下图所示就是将两个索引值相同的键 `k1` 和 `k0` 连接在一起：

![](https://notebook.ricear.com/media/202107/2021-07-14_143147.png)

###### 2.3.4.2.3 字典

1. Redis 中的字典**由 `src/dict.h/dict` 结构表示**：

```c++
   typedef struct dict {
       dictType *type; /*类型特定函数*/
       void *privdata; /*私有数据*/
       dictht ht[2];   /*哈希表*/
       long rehashidx; /* rehash 索引，当 rehash 不再进行时，值为 1 rehashing not in progress if rehashidx == -1 */
       int iterators; /* 当前正在运行的迭代器数量 number of iterators currently running */
   } dict;
   ```

1. `type`：**指向 `dictType` 结构的指针**，**每个 `dictType` 结构保存了一簇用于操作特定类型键值对的函数**，Redis 会**为用途不同的字典设置不同的类型特定函数**。
   2. `privdata`：**保存了需要传给那些类型特定函数的可选参数**：

```c++
      typedef struct dictType {
          unsigned int (*hashFunction)(const void *key);  /*计算哈希值的函数*/
          void *(*keyDup)(void *privdata, const void *key);   /*复制键的函数*/
          void *(*valDup)(void *privdata, const void *obj);   /*复制值的函数*/
          int (*keyCompare)(void *privdata, const void *key1, const void *key2);  /*对比键的函数*/
          void (*keyDestructor)(void *privdata, void *key);   /*销毁键的函数*/
          void (*valDestructor)(void *privdata, void *obj);   /*销毁值的函数*/
      } dictType;
      ```

> `type` 属性和 `privdata` 属性是**针对不同类型的键值对**，**为创建多态字典而设置的**。
      >
   3. `ht`：是一个**包含两个项的数组**，**数组中的每个项都是一个 `dictht` 哈希表**，一般情况下，**字典只使用 `ht[0]` 哈希表**，`ht[1]`**哈希表只会在对 `ht[0]` 进行 `rehash` 时使用**。
   4. `rehashidx`：**记录了 `rehash` 目前的进度**，**如果目前没有在进行 `hash`**，**那么他的值为-1**。

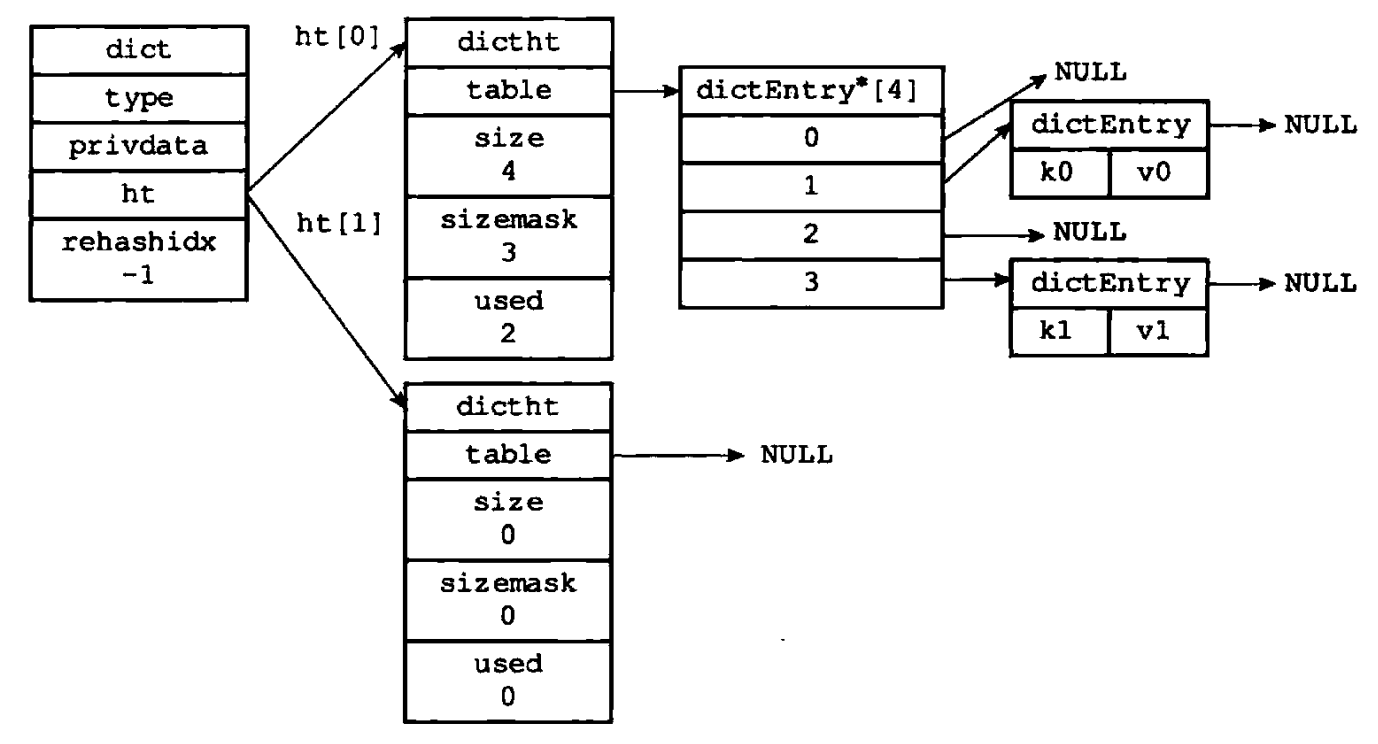

2. 下图展示了一个普通状态下（没有进行 `rehash`）的字典：

![](https://notebook.ricear.com/media/202107/2021-07-14_144923.png)

###### 2.3.4.2.4 哈希算法

1. 当要**将一个新的键值对添加到字典里面**时，程序需要**先根据键值对的键值计算出哈希值和索引值**，**然后再根据索引值**，**将包含新键值对的哈希表节点放到哈希数组指定的索引上面**。
2. 哈希值和索引值的计算方法如下：

```c++
   // 使用字典设置的哈希函数，计算键 key 的哈希值
   hash = dict->type->hashFunction(key);

   // 使用哈希表的 sizemask 属性和哈希值，计算出索引值
   // 根据情况不同，ht[x] 可以是 ht[0] 或是 ht[1]
   index = hash & dict->ht[x].sizemask;
   ```
3. 当**字典被用作数据库的底层实现**，**或者哈希键的底层实现**，Redis**使用 `MurmurHash2` 算法来计算键值的哈希值**，该算法的优点是**即使输入的键是有规律的**，**算法仍能给出一个很好的随机分布性**，并且**算法的计算速度也非常快**。

###### 2.3.4.2.5 解决键值冲突

1. Redis 的哈希表**使用链地址法来解决键值冲突问题**，**每个哈希表节点都有一个 `next` 指针**，**多个哈希表节点可以构成一个单向链表**，**被分配到同一个索引上的多个节点可以用这个单向链表连接起来**，**这就解决了键值冲突问题**。
2. 因为 `dictEntry`**节点组成的链表没有指向链表表尾的指针**，所以**为了速度考虑**，程序总是**将新节点添加到链表的表头位置**，**排在其它已有节点的前面**。

> 常见的解决键值冲突的方法主要有以下几种：
   >
   > 1. **开放定址法**：
   >
   >    1. 也叫**再散列法**，**当关键字 $key$ 的哈希地址 $p = H(key)$ 出现冲突时**，**以 $p$ 为基础**，**产生另一个哈希地址 $p_1$**，**如果 $p_1$ 仍然冲突**，**再以 $p_1$ 为基础产生另一个哈希地址 $p_2$**，...，**直到找出一个不冲突的哈希地址 $p_i$**，**将相应程序存入其中**。
   >    2. 通常都是用以下公式计算：
   >
   >       $$
   >       H(i) = (H(key) + d_i) % m \space i = 1, 2,..., n
   >       $$
   >
   >       1. 其中 $H(key)$ **为哈希函数**，$m$ **为表长**，$d_i$ **为增量序列**，**增量序列的取值方式不同**，**相应的再散列方式也不同**，主要有三种：
   >          1. **线性探测再散列**：**冲突发生时**，**顺序查看表中下一单元**，**直到找出一个空单元或查遍全表**。
   >          2. **二次探测再散列**：**冲突发生时**，**在表的右边进行跳跃式探测**，**直到找到空单元**。
   >          3. **伪随机探测再散列**。
   >
   >    3. 优缺点：
   >
   >       1. 优点：
   >          1. 记录**更容易进行序列化**操作。
   >          2. 如果记录总数可以预知，可以**创建完美哈希函数**，此时处理数据的效率是非常高的。
   >       2. 1. 存储记录的数目不能超过桶数组的长度，如果超过就需要扩容，而**扩容会导致某次操作的时间成本飙升**，这在实时或交互式应用中可能会是一个严重的缺陷。
   >          2. 使用探测序列，**容易产生堆积问题**，有可能**计算的时间成本过高**，导致哈希表的处理性能降低。
   >          3. 由于记录是存储在桶数组中的，而桶数组必然存在空槽，所以当记录本身尺寸很大并且记录总数规模很大时，**空槽占用的空间会导致明显的内存浪费**。
   >          4. **删除记录时比较麻烦**。比如需要删除记录 a，记录 b 是在 a 之后插入桶数组的，但是和记录 a 有冲突，是通过探测序列再次跳转找到的地址。如果直接删除 a，a 的位置会变为空槽，而空槽是查询记录失败的终止条件，这样会导致记录 b 在 a 的位置重新插入数据前不可见。所以不能直接删除 a，而是设置删除标记，这就需要额外的空间和操作。
   > 2. **链地址法**：
   >
   >    1. 这种方法的基本思想是**将所有哈希地址为 $i$ 的元素构成一个称为同义词链的单链表**，**并将单链表的头指针存在哈希表的第 $i$ 个单元中**，因而**查找**、**插入和删除主要在同义词链中进行**。
   >    2. **链地址法适用于经常进行插入和删除的情况**，例如`HashMap` 就是利用这种方法解决 Hash 冲突的。
   >    3. 优缺点：
   >       1. 优点：
   >          1. 对于记录总数频繁可变的情况，处理的比较好，**不会产生堆积问题**，相较于开放地址法来说，**避免了动态调整的开销**。
   >          2. 由于记录存储在节点中，而节点是动态分配的，**不会造成内存的浪费**，所以尤其适合记录本身尺寸很大的情况，此时指针的开销可以忽略不计了。
   >          3. **删除记录时比较方便**，直接通过指针操作即可。
   >       2. 缺点：
   >          1. **存储的记录是随机分配在内存中的**，这样在查询记录时，相比结构紧凑的数据类型（比如数组），**哈希表的跳转访问会带来额外的时间开销**。
   >          2. **如果所有的 key-value 对可以提前预知**，并且之后不会发生变化时（即不允许插入和删除），**可以人为创建一个不会产生冲突的完美哈希函数**，此时开放定址法的性能将远高于链地址法。
   >          3. 由于使用指针，**记录不容易进行序列化操作**。
   > 3. **再哈希法**：
   >    1. **多写几个哈希函数**，**算出来一个 `hashcode` 重复的就用另一个哈希函数算**，**直到算出来不一样**。
   > 4. **建立一个公共溢出区域**，就是**把冲突的都放在另一个地方**，**不在表里面**。
   >

###### 2.3.4.2.6 rehash

> **负载因子** = 哈希表**已经保存节点数量** / **哈希表大小**

1. 随着操作的不断执行，哈希表保存的键值对会逐渐地增多或减少，为了**让哈希表的负载因子维持在一个合理的范围之内**，**当哈希表保存的键值对数量太多或者太少时**，程序**需要对哈希表的大小进行相应的扩展或收缩**。
2. 扩展或收缩哈希表的工作可以通过 `rehash`（重新散列）操作来完成，具体步骤如下：

1. **为字典 `ht[1]` 哈希表分配空间**，这个哈希表空间的**大小取决于要执行的操作**，**以及 `ht[0]` 当前包含的键值对的数量**（也即是`ht[0].used` 属性的值）：
      1. 如果执行的是**扩展**操作，那么`ht[1]` 的大小为**第一个大于等于 `ht[0].used * 2` 的 $ 2^n $**。
      2. 如果执行的是**收缩**操作，那么`ht[1]` 的大小为**第一个大于等于 `ht[0].used` 的 $ 2^n $**。
   2. **将保存在 `ht[0]` 中的所有键值对 `rehash` 到 `ht[1]` 上面**，`rehash` 指的是**重新计算键的哈希值和索引值**，然后**将键值对放置到 `ht[1]` 哈希表的指定位置上**。
   3. **当 `ht[0]` 包含的所有键值对迁移到 `ht[1]` 之后**（`ht[0]` 变为空表），**释放 `ht[0]`**，**将 `ht[1]` 设置为 `ht[0]`**，并**在 `ht[1]` 新建一个空白哈希表**，**为下一次 `rehash` 做准备**。

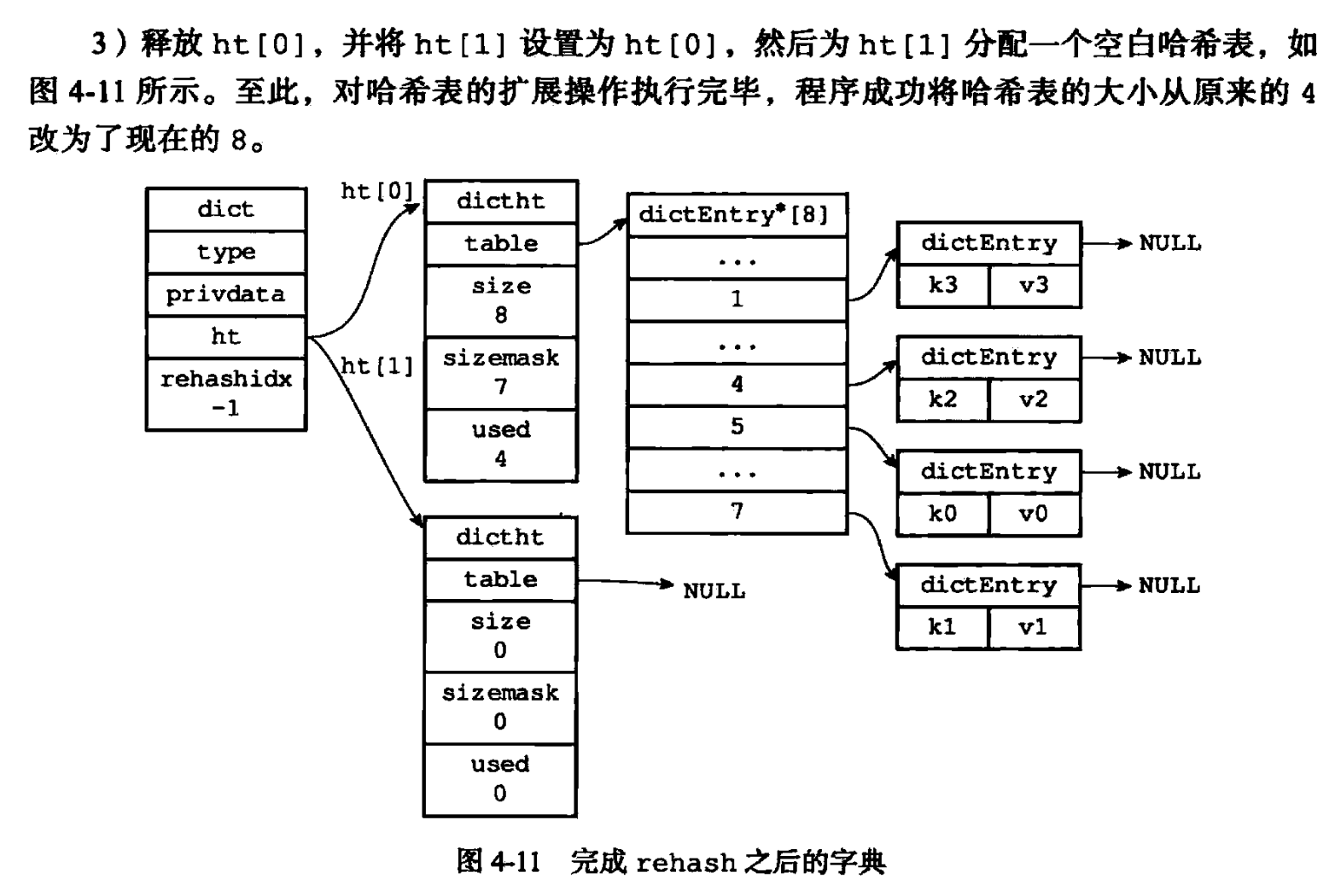

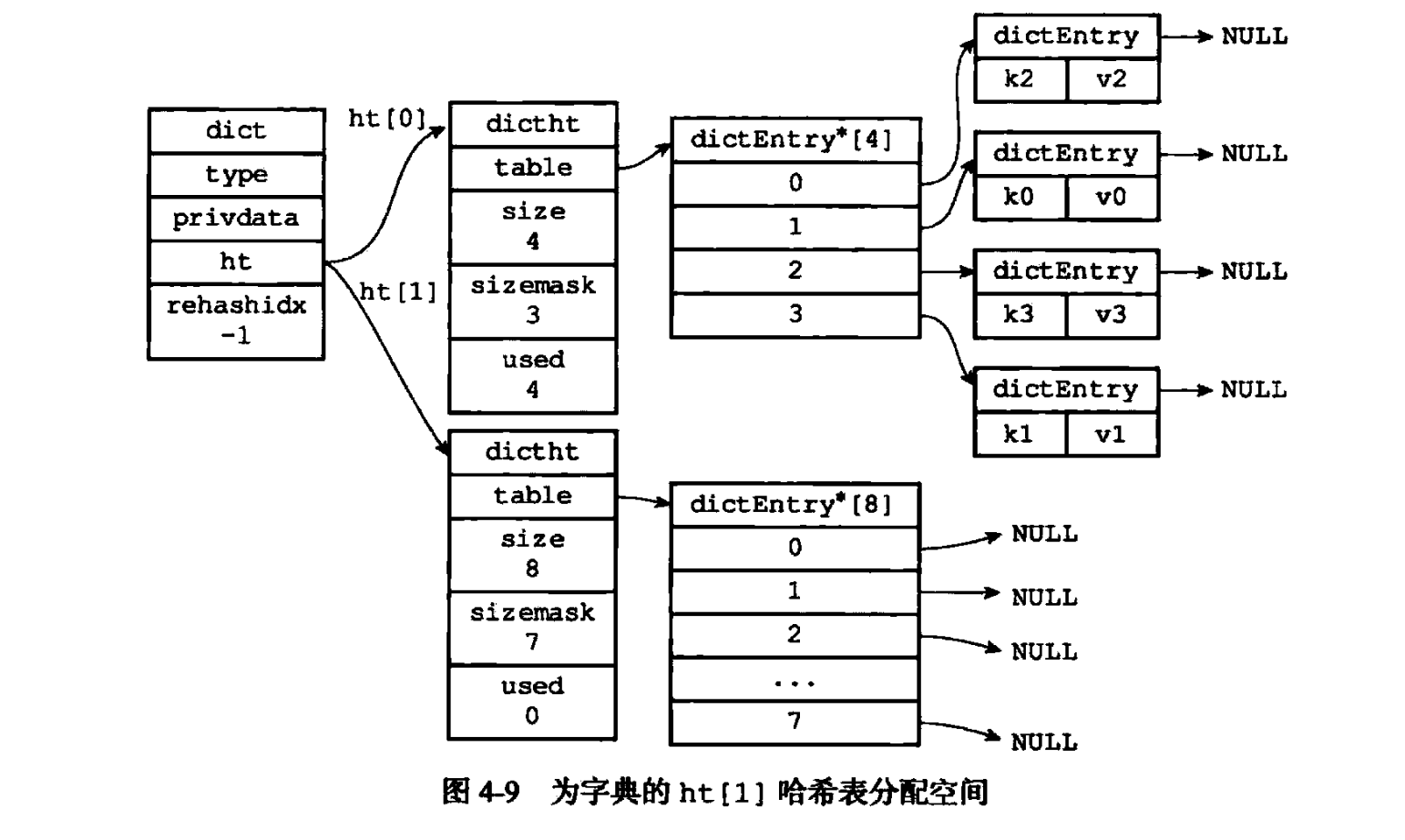

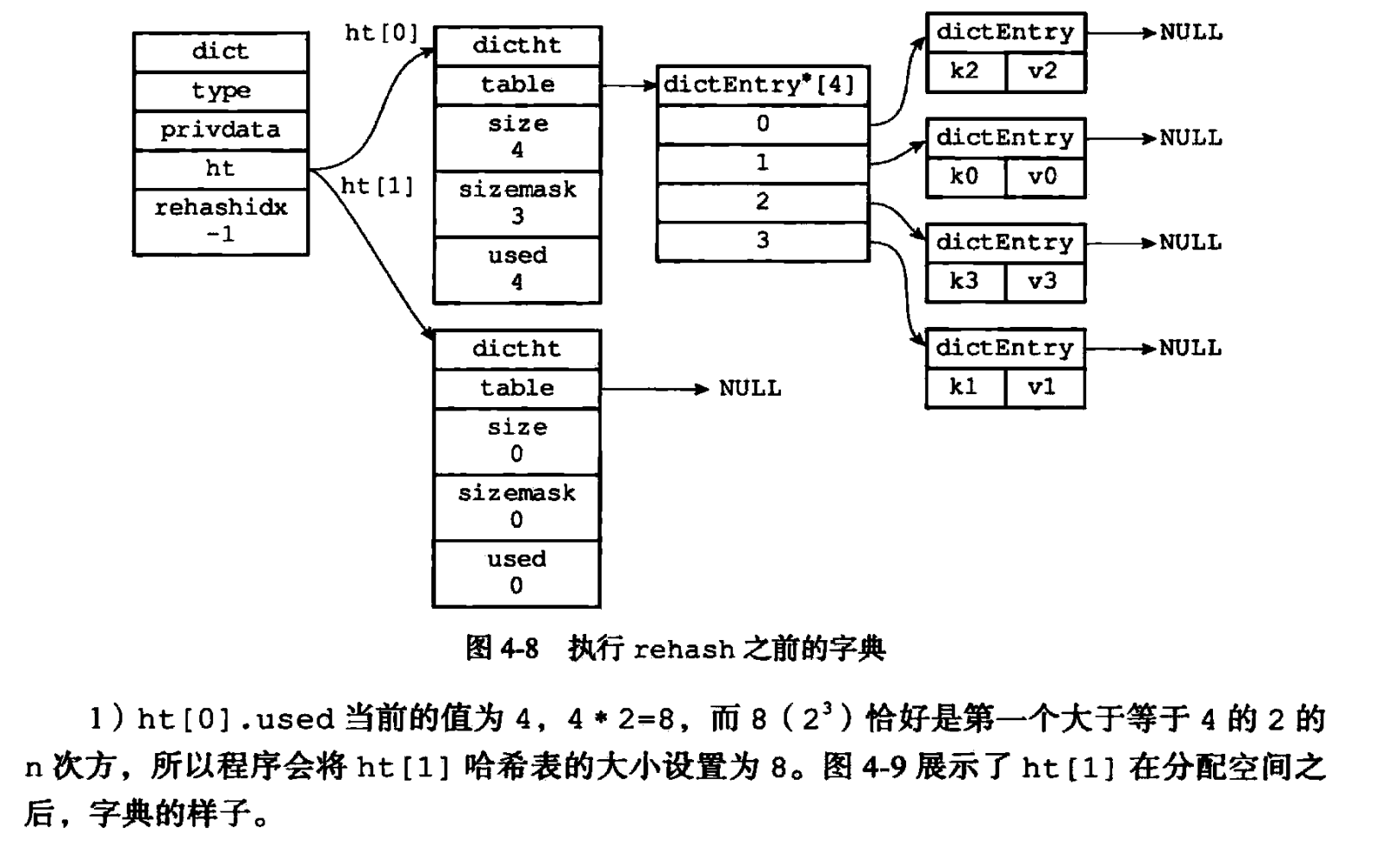

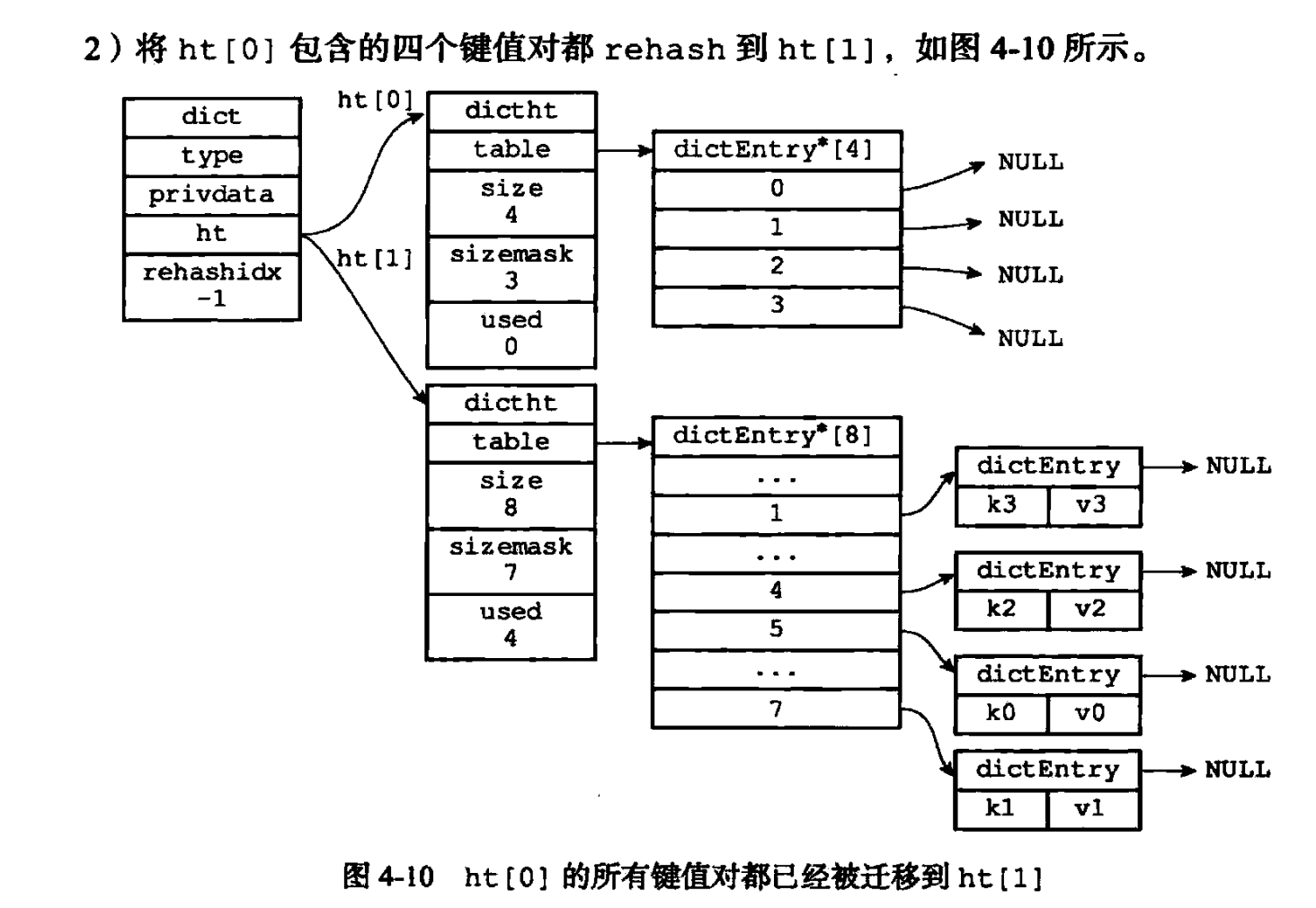

3. 具体的 `rehash` 例子如下：

![](https://notebook.ricear.com/media/202107/2021-07-14_155443.png)

![](https://notebook.ricear.com/media/202107/2021-07-14_155513.png)

![](https://notebook.ricear.com/media/202107/2021-07-14_155603.png)

![](https://notebook.ricear.com/media/202107/2021-07-14_155627.png)

###### 2.3.4.2.7 渐进式 rehash

1. 扩展和收缩哈希表需要将 `ht[0]` 里面的所有键值对 `rehash` 到 `ht[1]` 里面，但是，这个 `rehash`**动作不是一次性**、**集中式地完成的**，**而是分多次**、**渐进式地完成的**。
2. 因为 Redis 是**单进程**的，如果哈希表中保存的键值对数量过多的话，当一次性将所有键值对全部 `rehash` 到 `ht[1]` 的话，**庞大的计算量可能会导致服务器在一段时间内停止服务**。
3. 哈希表渐进式 `rehash` 的详细步骤如下：

1. **为 `ht[1]` 分配空间**，让字典**同时持有 `ht[0]` 和 `ht[1]` 两个哈希表**。
   2. 在**字典中维持一个索引计数器变量**，并**将他的值设置为 0**，**表示 `rehash` 工作正式开始**。
   3. 在`rehash`**进行期间**，**每次对字典执行添加**、**删除**、**查找**或者**更新操作时**，程序**除了执行指定的操作外**，**还会顺带将 `ht[0]` 哈希表在 `rehashidx` 索引上的所有键值对 `rehash` 到 `ht[1]`**，当`rehash`**工作完成之后**，程序**将 `rehashidx` 增 1**。
   4. 随着字典操作的不断执行，最终在某个时间点上，`ht[0]`**的所有键值对都会被 `rehash` 至 `ht[1]`**，这时程序**将 `rehashidx` 属性的值设为-1**，表示`rehash`**操作已完成**。
4. 渐进式 `rehash` 的好处在于**他采取分而治之的方式**，**将 `rehash` 键值对所需的计算工作均摊到对字典的每个添加**、**删除**、**查找**和**更新操作上**，从而**避免了集中式 `rehash` 而带来的庞大的计算量**。
5. 渐进式 `rehash` 执行期间的哈希表操作：

1. 字典的**添加**、**删除**、**查找或者更新操作会在两个哈希表上进行**：
      1. **在字典里面查找一个键**的话，程序**会先在 `ht[0]` 里面进行查找**，**如果没找到的话**，**就会继续到 `ht[1]` 里面进行查找**。
   2. **新添加到字典里面的键值对一律会被保存到 `ht[1]` 里面**，而`ht[0]`**则不进行任何添加操作**，这一措施**保证了 `ht[0]` 包含的键值对数量会只减不增**，并**随着 `rehash` 操作的执行而最终变成空表**。

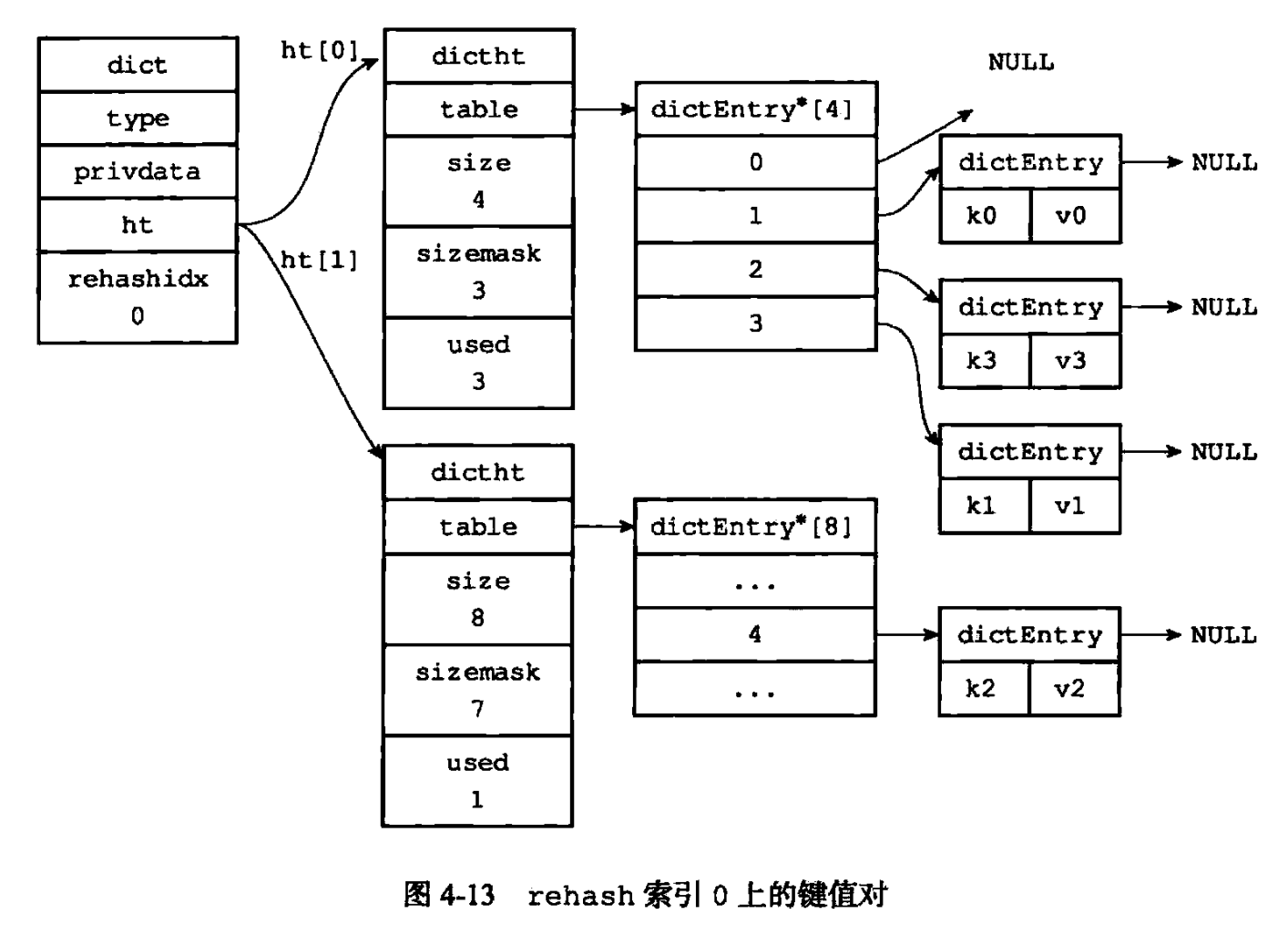

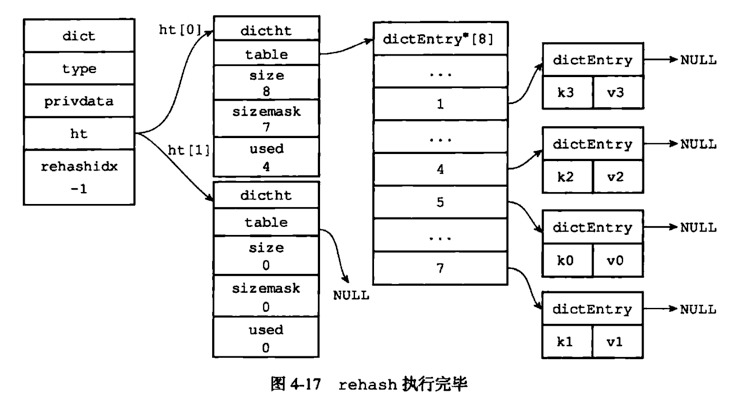

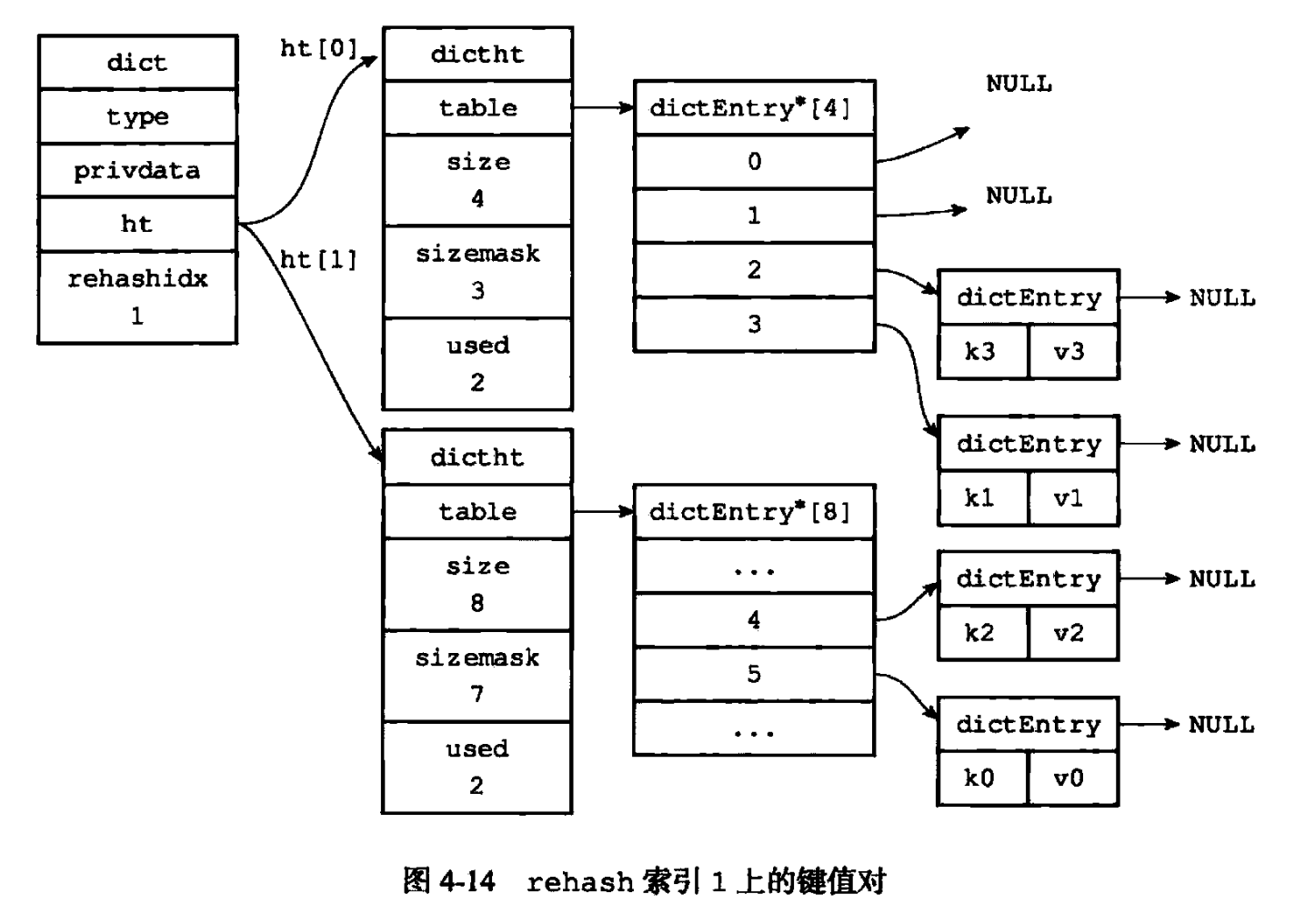

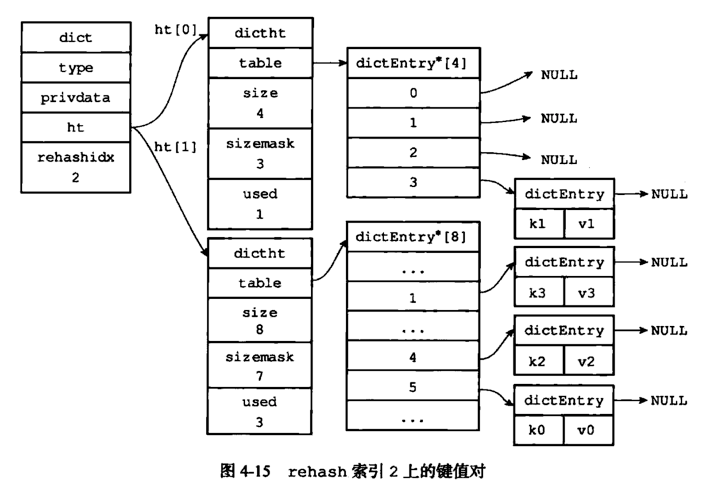

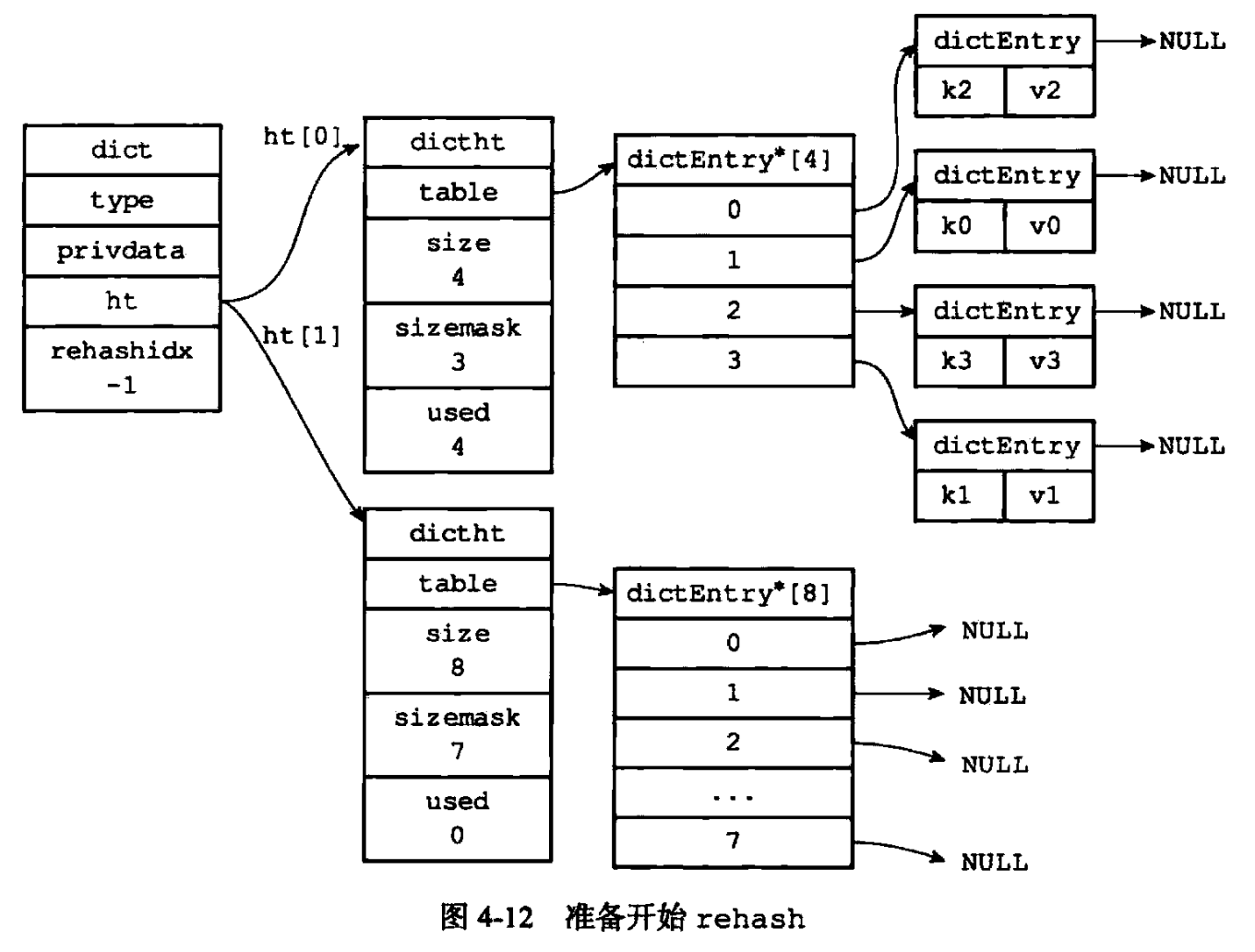

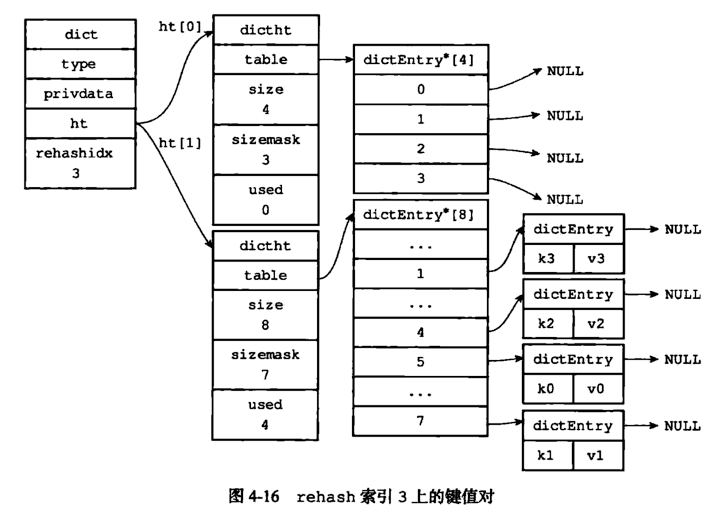

6. 具体的渐进式 `rehash` 例子如下：

![](https://notebook.ricear.com/media/202107/2021-07-14_162213.png)

![](https://notebook.ricear.com/media/202107/2021-07-14_162302.png)

![](https://notebook.ricear.com/media/202107/2021-07-14_162650.png)

![](https://notebook.ricear.com/media/202107/2021-07-14_162757.png)

![](https://notebook.ricear.com/media/202107/2021-07-14_162843.png)

![](https://notebook.ricear.com/media/202107/2021-07-14_162933.png)

### 2.4 集合

#### 2.4.1 存储数据

1. 是一种**无序的集合**，**集合中的元素没有先后顺序**。

#### 2.4.2 使用场景

1. 某些**需要去重的列表**，并且`Set` 里面**提供了判断某个成员是否在 `Set` 集合内的重要接口**，这个也是`List` 所不能提供的。
2. 存储一些**集合性的数据**，比如在微博应用中，可以将一个用户所有的关注人存在一个集合中，将其所有粉丝存在另一个集合中，因为 Redis 为集合提供了求交集、并集、差集等操作，可以非常方便的实现**共同关注**、**共同喜好**、**二度好友**等功能。

#### 2.4.3 数据结构

1. `Set` 底层有两种实现，分别是**整数集合**和**字典**：
   1. 当一个集合**只包含整数值元素**，并且这个集合的**元素数量不多**时，Redis 就会**使用整数集合作为集合键的底层实现**。
   2. 当一个集合**不止包含整数值元素**，**还包含其它类型元素**时，或者这个集合的**元素数量很大**时，Redis 就会**使用字典作为集合键的底层实现**。
2. 字典的内容上面已经叙述过，具体可参考[2.3.4 字典](#2-3-4-字典)。

### 2.5 有序集合

#### 2.5.1 存储数据

1. **元素放入集合时还要提供该元素的分数**，可**根据分数自动排序**。

#### 2.5.2 使用场景

1. 存放一个**有序且不重复的集合列表**，比如`Twitter` 的`public timeline` 可以以发表时间作为`score` 来存储，这样获取时就是自动按时间排好序的。
2. 可以做**带权重的队列**，比如普通消息的`score` 为 1，重要消息的`score` 为 2，然后工作线程可以按`score` 的倒序来获取工作任务，让重要的任务优先执行。
3. **排行榜**。

#### 2.5.3 数据结构

1. `ZSet` 底层有两种实现，分别是**压缩列表**和**跳表**：![](https://notebook.ricear.com/media/202107/2021-07-14_172414.png)
   1. 当一个有序集合包含的**元素数量不多**，并且有序集合中**元素的成员的长度不大**时，Redis 就会**使用压缩列表作为有序集合键的底层实现**：
      1. **每个集合元素都使用两个紧挨在一起的压缩列表结点来保存**，**第一个节点保存元素的成员**（`member`），**第二个元素保存元素的分值**（`score`）。
      2. 压缩列表内的集合**按分值从小到大进行排序**，**分值较小的元素被放置在靠近表头的方向**，**分值较大的元素放置在靠近表尾的方向**。
      3. 例如：
         1. 执行以下命令：

```shell
            redis> ZADD price 8.5 apple 5.0 banana 6.0 cherry
            ```

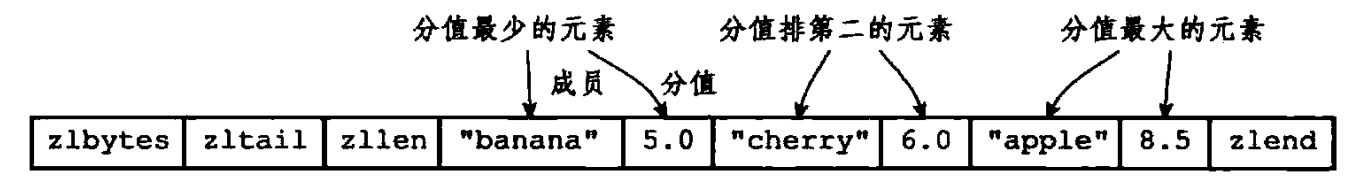

         2. 元素在压缩列表中的保存方式如下图所示：

![](https://notebook.ricear.com/media/202107/2021-07-14_172517.png)
   2. 当一个有序集合中元素**数量比较多**，或者有序集合中**元素的成员是比较长的字符串**时，Redis 就会**使用跳跃链表作为有序集合键的底层实现**。
2. 压缩列表的内容上面已经叙述过，具体可参考[2.2.5 压缩列表](#2-2-5-压缩列表)，下面将主要叙述跳表相关的内容。

#### 2.5.4 跳表

##### 2.5.4.1 前言

1. 跳表是**一种有序数据结构**，**他通过在每个节点中维持多个指向其他节点的指针**，**从而达到快速访问节点的目的**。
2. 跳表支持**平均 $O(logN)$**、**最坏 $O(N)$ 复杂度的节点查找**，**还可以通过顺序性操作来批处理节点**。
3. Redis**使用跳表作为有序集合键的底层实现之一**，如果**一个有序集合包含的元素数量比较多**，**又或者有序集合中元素的成员是比较长的字符串**时，Redis 就**会使用跳表来作为有序集合键的底层实现**。

##### 2.5.4.2 实现

1. Redis 的跳表**由 `src/redis.h/zskiplistNode` 和 `src/redis.h/zskiplist` 两个结构定义**，其中 `zskiplistNode`**结构用于表示跳表节点**，而 `zskiplist`**结构则用于保存跳表节点的相关信息**，比如**节点的数量**、**指向表头结点和表尾节点的指针**等。

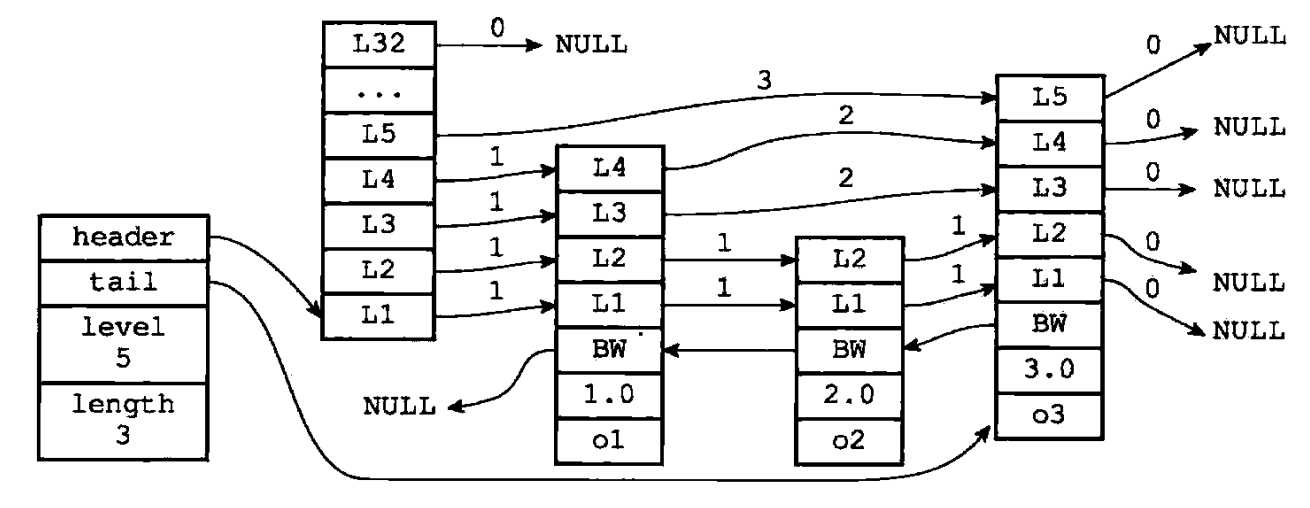

2. 跳表的结构如下图所示：

![](https://notebook.ricear.com/media/202107/2021-07-26_112537.png)

1. 位于图片最左边的是 `zskiplist` 结构，该结构包含以下属性：

1. `header`：**指向跳表的表头结点**。
      2. `tail`：**指向跳表的表尾节点**。
      3. `level`：**记录目前跳表内**，**层数最大的那个节点的层数**（表头结点的层数不计算在内）。
      4. `length`：**记录跳表的长度**，也即是，**跳表目前包含节点的数量**（表头结点不计算在内）。
   2. 位于 `zskiplist` 结构右方的是四个 `zskiplistNode` 结构，该结构包含以下属性：

1. `level`：**节点中用 $L1$**、$L2$、$L3$**等字样标记节点的各个层**，$L1$**代表第一层**，$L2$**代表第二层**，**以此类推**，**每个层都带有两个属性**，分别是**前进指针和跨度**，**前进指针用于访问位于表尾方向的其他节点**，而**跨度则记录了前进指针所指向节点和当前节点的距离**，在上面的图片中，**连线上带有数字的箭头就代表前进指针**，而**那个数字就是跨度**，**当程序从表头向表尾进行遍历时**，**访问会沿着层的前进指针进行**。
      2. `backward`：**节点中用 `BW` 字样标记节点的后退指针**，**他指向位于当前节点的前一个节点**，**后退指针在程序从表尾向表头遍历时使用**。
      3. `score`：**各个节点中的 1.0**、**2.0 和 3.0 是节点所保存的分值**，**在跳表中**，**节点按各自保存的分值从小到大排列**。
      4. `obj`：**各个节点中的 $o1$**、$o2$、$o3$**是节点所保存的成员对象**。

> 需要注意的是**表头结点和其他节点的构造是一样的**，**也有后退指针**、**分值和成员对象**，**不过表头结点的这些属性都不会被用到**，**所以图中省略了这些部分**，**只显示了表头结点的各个层**。
      >

###### 2.5.4.2.1 跳表节点

1. 跳表节点的实现由 `src/redis.h/zskiplistNode` 结构定义：

```c++
   typedef struct zskiplistNode {
       robj *obj;  /*成员对象*/
       double score;   /*分值*/
       struct zskiplistNode *backward; /*后退指针*/
       struct zskiplistLevel { /*层*/
           struct zskiplistNode *forward;  /*前进指针*/
           unsigned int span;  /*跨度*/
       } level[];
   } zskiplistNode;
   ```
2. **层**：

1. 跳表节点的 `level`**数组可以包含多个元素**，**每一个元素都包含一个指向其他节点的指针**，**程序可以通过这些层来加快访问其他节点的速度**，一般来说，**层的数量越多**，**访问其他节点的速度就越快**。
   2. **每次创建一个新跳表节点的时候**，**程序都根据幂次定律**（越大的数出现的概率越小）**随机生成一个介于 1 和 32 之间的值作为 `level` 数组的大小**，**这个大小就是层的高度**。

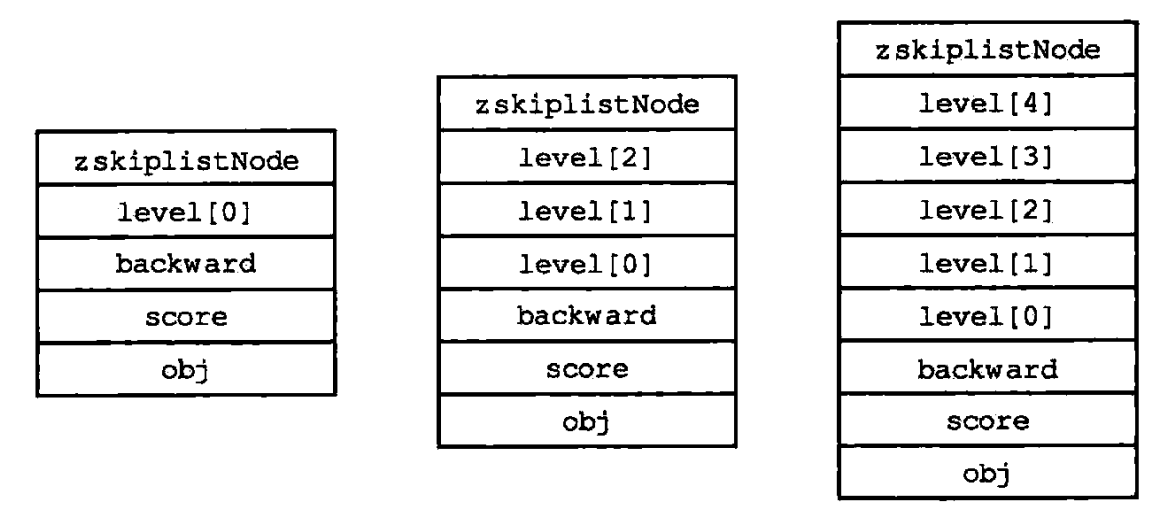

   3. 下图分别展示了三个高度为 1 层、3 层和 5 层的节点：

![](https://notebook.ricear.com/media/202107/2021-07-26_144034.png)
3. **前进指针**：

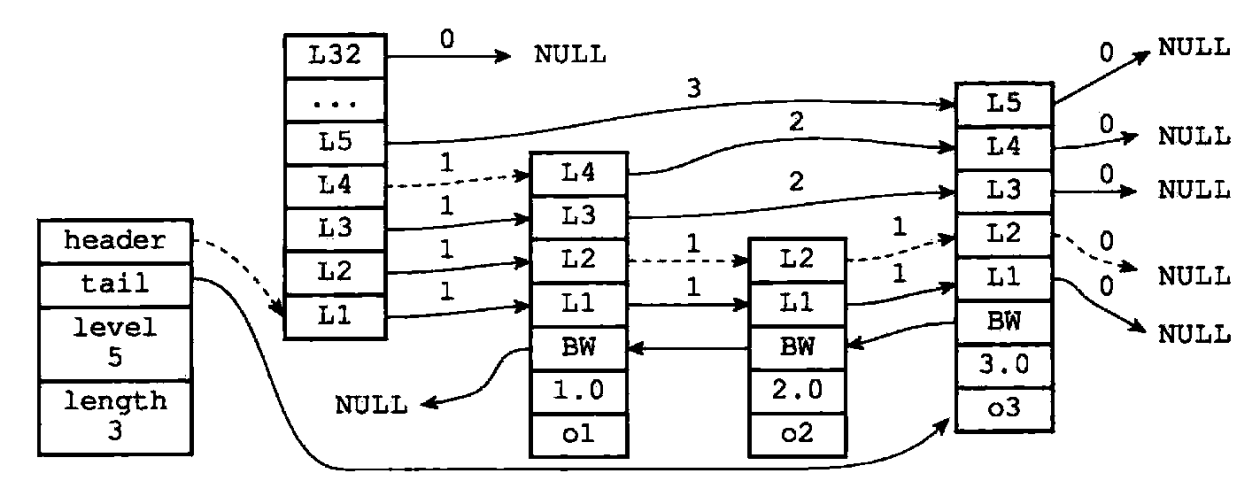

1. **每个层都有一个指向表尾方向的前进指针**，**用于从表头向表尾方向访问节点**，下图用虚线表示出了程序从表头向表尾方向，遍历跳表中所有节点的路径：![](https://notebook.ricear.com/media/202107/2021-07-26_144407.png)
      1. **迭代程序首先访问跳表的第一个节点**（表头），**然后从第四层的前进指针移动到表中的第二个节点**。
      2. **在第二个节点时**，**程序沿着第二层的前进指针移动到表中的第三个节点**。
      3. **在第三个节点时**，**程序同样沿着第二层的前进指针移动到表中的第四个节点**。
      4. **当程序再次沿着第四个节点的前进指针移动时**，**他碰到了一个 `NULL`**，**程序知道这时已经到达了跳表的表尾**，**于是结束了这次遍历**。
4. **跨度**：

1. **层的跨度用于记录两个节点之间的距离**：
      1. **两个节点之间的跨度越大**，**他们相距得就越远**。
      2. **指向 `NULL` 的所有前进指针的跨度都为 0**，**因为他们没有连向任何节点**。
   2. **跨度主要用来计算排位**（Rank）**的**，**在查找某个节点的过程中**，**将沿途访问过的所有层的跨度累计起来**，**得到的结果就是目标节点在跳跃表中的排位**，例如：

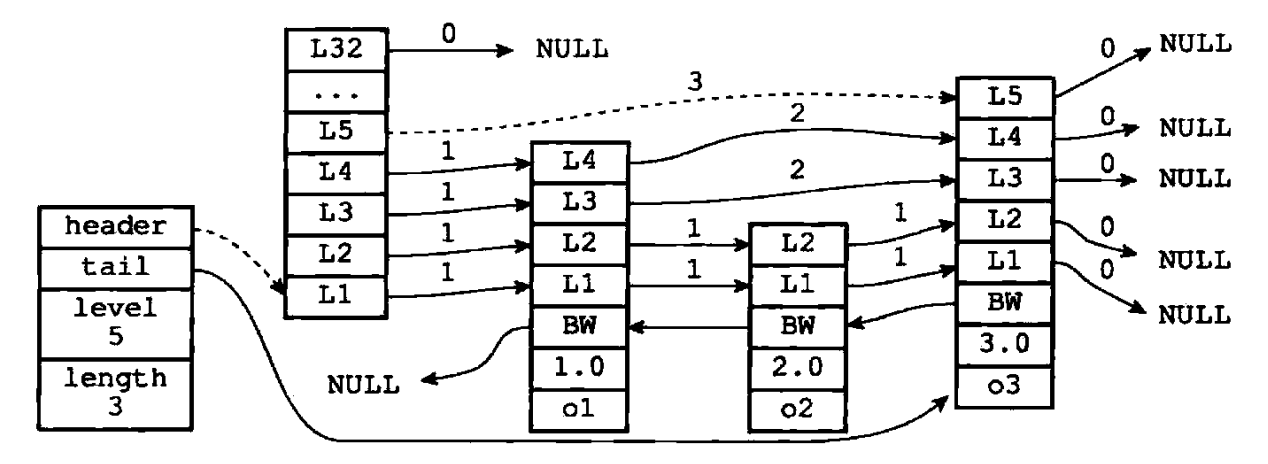

      1. 下图用虚线标记了在跳跃表中查找分值为 3.0、成员对象为 $o3$ 的节点时沿途经历的层，并且层的跨度为 3，所以目标节点在跳跃表中的排位为 3。

![](https://notebook.ricear.com/media/202107/2021-07-26_145948.png)

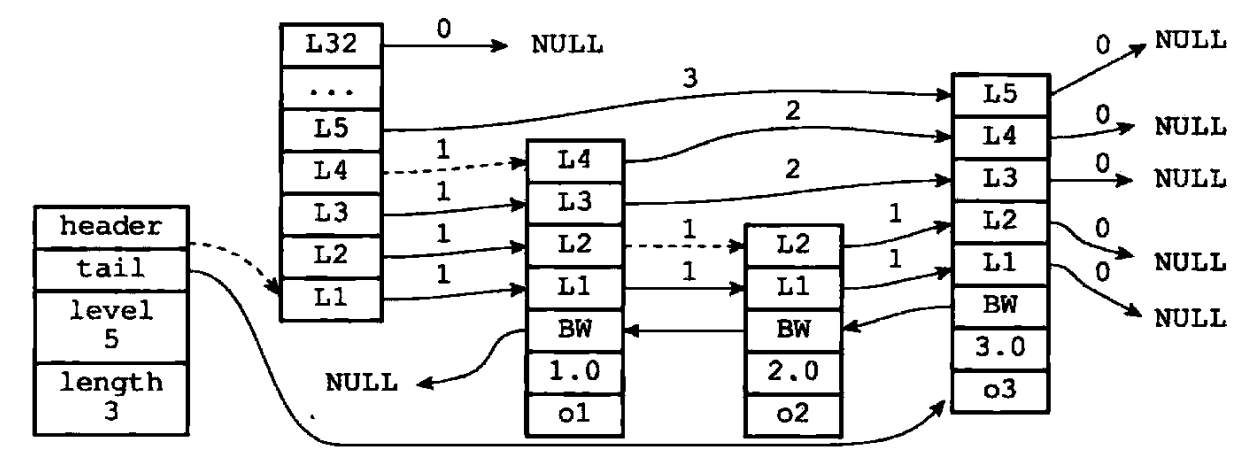

      2. 下图用虚线标记了在跳跃表中查找分值为 2.0、成员对象为 $o2$ 的节点时沿途经历的层，在查找节点的过程中，程序经过了两个跨度为 1 的节点，因此可以计算出，目标节点在跳跃表中的排位为 2。

![](https://notebook.ricear.com/media/202107/2021-07-26_150258.png)
5. **后退指针**：

1. **节点的后退指针用于从表尾向表头方向访问节点**，**与可以一次跳过多个节点的前进指针不同**，**因为每个节点只有一个后退指针**，**所以每次只能后退至前一个节点**。

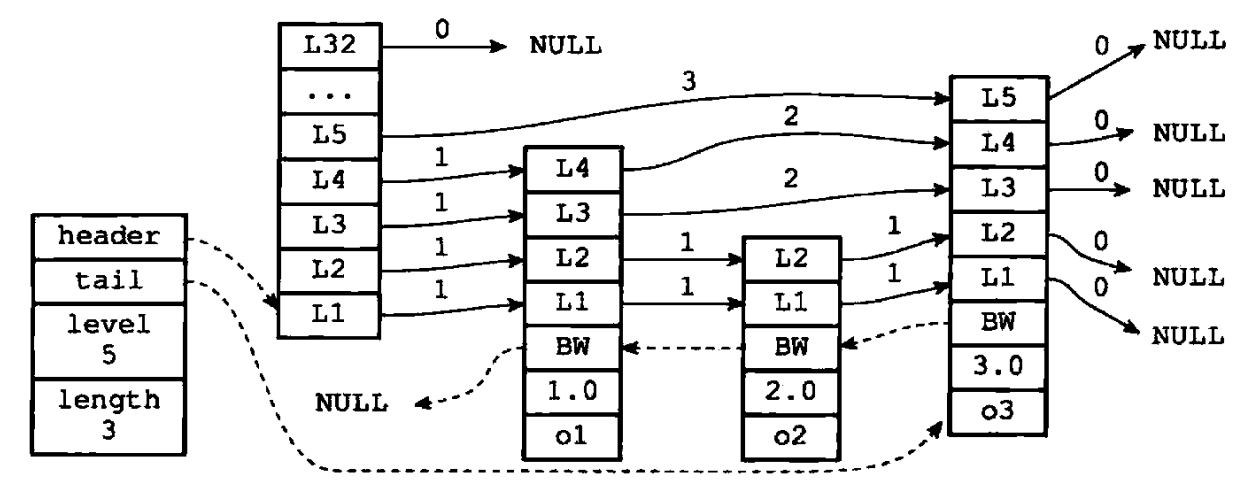

   2. 下图用虚线展示了如何**从表尾向表头遍历跳表中的所有节点**，**程序首先通过跳表的 `tail` 指针访问表尾节点**，**然后通过后退指针访问倒数第二个节点**，**之后再沿着后退指针访问倒数第三个节点**，**再之后遇到指向 `NULL` 的后退指针**，**于是访问结束**。

![](https://notebook.ricear.com/media/202107/2021-07-26_155255.png)
6. **分值和成员**：

1. **节点的分值是一个 `double` 类型的浮点数**，**跳表中的所有节点都按分值从小到大来排序**。
   2. **节点的成员是一个指针**，**他指向一个字符串对象**，**而字符串对象则保存着一个 SDS 值**。
   3. **在同一个跳表中**，**各个节点保存的成员对象必须是唯一的**，**但是多个节点保存的分值却是可以相同的**，**分值相同的节点将按照成员对象在字典中的大小来进行排序**，**成员对象较小的节点会排在前面**（靠近表头的方向），**而成员对象较大的节点则会排在后面**（靠近表尾的方向）。

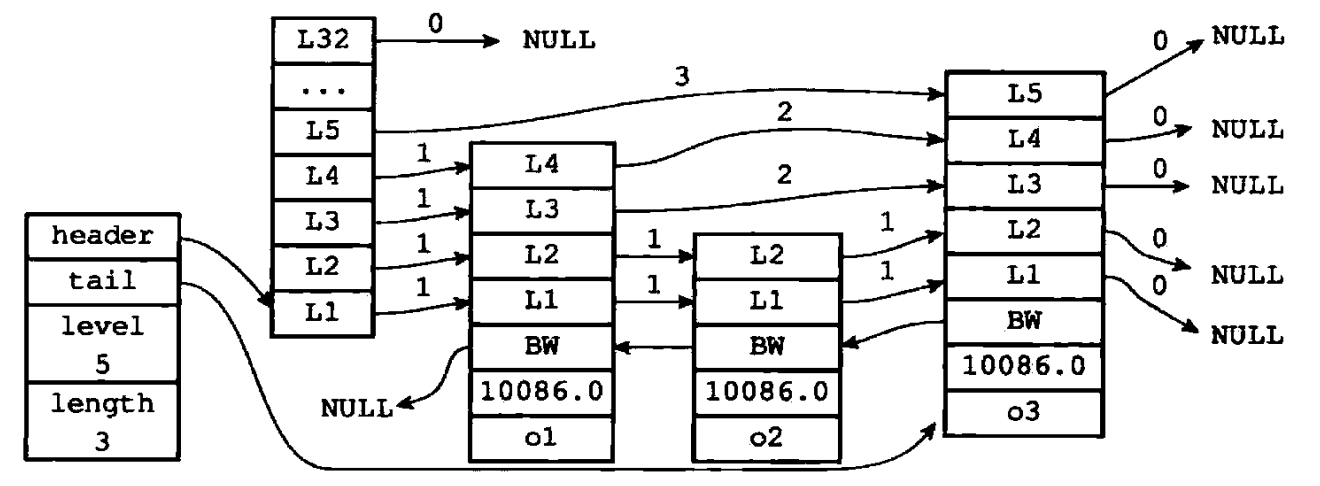

   4. 如下图所示，三个跳表节点都保存了相同的分值 10086.0，保存成员对象 $o1$ 的节点排在保存成员对象 $o2$ 和 $o3$ 节点之前，而保存成员对象 $o2$ 的节点又排在保存成员对象 $o3$ 的节点之前，由此可见，$o1$、$o2$、$o3$ 三个成员对象在字典中的排序为 $o1 \lt o2 \lt o3$。

![](https://notebook.ricear.com/media/202107/2021-07-26_160619.png)

###### 2.5.4.2.2 跳表

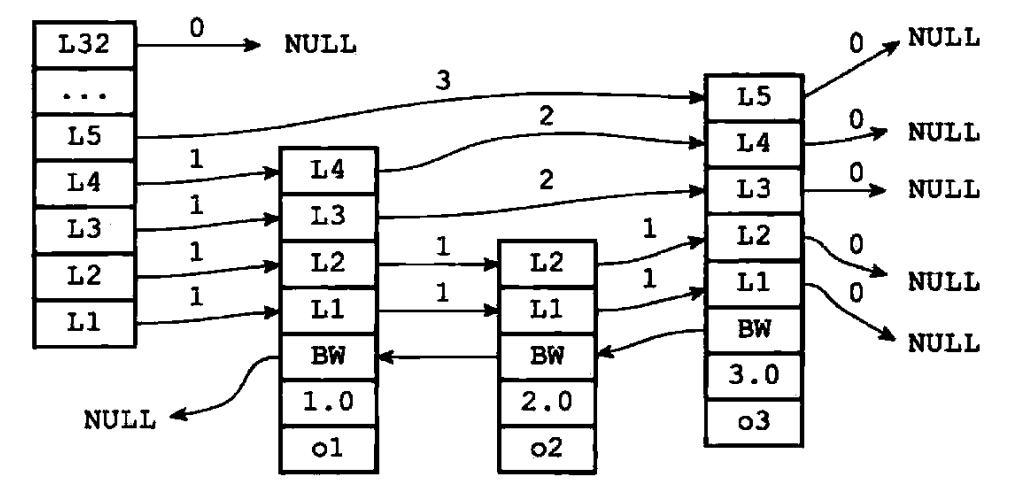

1. **仅靠多个跳表节点就可以组成一个跳表**，如下图所示：

![](https://notebook.ricear.com/media/202107/2021-07-26_160844.png)
2. **但通过使用一个 `zskiplist` 结构来持有这些节点**，**程序可以更方便地对整个跳表进行处理**，比如**快速访问跳表的表头结点和表尾节点**，或者**快速地获取跳表节点的数量**（即跳表的长度）**等信息**，如下图所示：

![](https://notebook.ricear.com/media/202107/2021-07-26_161226.png)
3. `zskiplist` 的结构定义如下：

```
   typedef struct zskiplist {
       struct zskiplistNode *header, *tail;    /*表头结点和表尾节点*/
       unsigned long length;   /*表中节点的数量*/
       int level;  /*表中层数最大的节点的层数*/
   } zskiplist;
   ```

##### 2.5.4.3 跳表与平衡树、哈希表的比较

1. **跳表和各种平衡树**（如 AVL、红黑树）**的元素是有序排列的**，而**哈希表不是有序的**，因此，**在哈希表上只能做单个 `key` 的查找**，**不适宜做范围查找**，所谓范围查找，指的是**查找那些大小在指定的两个值之间的所有节点**。
2. **在做范围查找的时候**，**平衡树比跳表操作要复杂**，**在平衡树上**，**我们找到指定范围的小值之后**，**还需要以中序遍历的顺序继续寻找其他不超过大值的节点**，**如果不对平衡树进行一定的改造**，**这里的中序遍历并不容易实现**，**而在跳表上进行范围查找就非常简单**，**只需要在找到小值之后**，**对第一层链表进行若干步的遍历就可以实现**。
3. **平衡树的插入和删除操作可能引发子树的调整**，**逻辑复杂**，**而跳表的插入和删除只需要修改相邻接点的指针**，**操作简单又快速**。
4. **从内存占用上来说**，**跳表比平衡树更灵活一些**，**一般来说**，**平衡树每个节点包含 2 个指针**（分别指向左右子树），**而跳表每个节点包含的指针数目平均为 $\frac{1}{1-p}$**，**具体取决于参数 $p$**，**如果向 Redis 里的实现一样**，**取 $p = \frac{1}{4}$**，**那么平均每个节点包含 1.33 个指针**，**比平衡树更有优势**。
5. **查找单个 `key`**，**跳表和平衡树的时间复杂度都为 $O(logn)$**，**大体相当**，**而哈希表在保持较低的哈希值冲突概率的前提下**，**查找时间复杂度接近 $O(1)$**，**性能更高一些**，所以我们平常使用的各种`Map` 或`dictionary` 结构，大都是基于哈希表实现的。
6. **从算法实现难度上来比较**，**跳表比平衡树要简单的多**。

##### 2.5.4.4 Redis 为什么使用跳表而不用平衡树作为集合的实现

可以参考[2.5.4.3 跳表与平衡树、哈希表的比较](#2-5-4-3-跳表与平衡树-哈希表的比较)，然后从**内存占用**和**算法复杂度**两个角度来分析。

## 参考文献

1. [几率大的 Redis 面试题（含答案）](https://blog.csdn.net/Butterfly_resting/article/details/89668661)。
2. [Redis 面试题（总结最全面的面试题）](https://juejin.cn/post/6844904127055527950)。
3. [Redis 基本类型及其数据结构](https://juejin.cn/post/6844903929545932808)。
4. [Redis 数据类型及使用场景](https://zhuanlan.zhihu.com/p/141184020)。
5. redis 设计与实现（第二版）。
6. [Redis 为什么用跳表而不用平衡树？](https://juejin.cn/post/6844903446475177998)
7. [Hash 冲突的几种解决方法](https://xiaorui2.github.io/2019/06/25/Hash%E5%86%B2%E7%AA%81%E7%9A%84%E5%87%A0%E7%A7%8D%E8%A7%A3%E5%86%B3%E6%96%B9%E6%B3%95)。
8. [Hash冲突的四种解决办法 ](https://www.cnblogs.com/gongcheng-/p/10894205.html)。
