分库分表

## 1 为什么要进行分库分表

1. 在业务数据量比较少的时代，我们使用单机数据库就能满足业务使用，随着业务请求量越来越多，数据库中的数据量快速增加，这时**单机数据库已经不能满足业务的性能要求**，数据库**主从架构随之应运而生**。
2. **主从复制是将数据库写操作和读操作进行分离**，使用**多个只读实例**（Slaver Replication）**负责处理读请求**，**主实例**（Master）**负责处理写请求**，**只读实例通过复制主实例的数据来保持与主实例的数据一致性**，由于**只读实例可以水平扩展**，所以**更多的读请求不成问题**。
3. 随着云计算、大数据时代的到来，事情并没有完美的得以解决，当**写请求越来越多**，**主实例的写请求变成主要的性能瓶颈**。

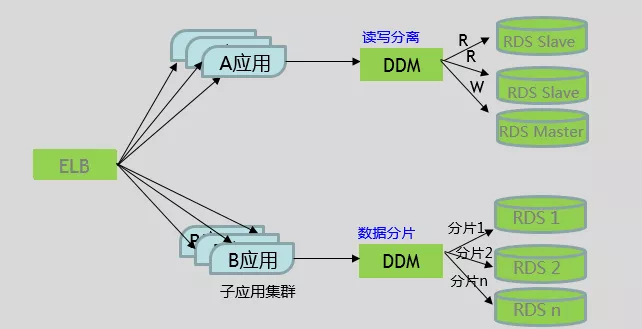

4. 如果**仅仅通过增加一个主实例来分担写请求**，**写操作如何在两个主实例之间同步来保证数据一致性**，**如何避免双写**，此时问题会变得更加复杂，这时就需要用到**分库分表**（Sharding），**对写操作进行切分**来解决，如下图所示：

   ![](/media/202107/2021-07-06_1655060.146678676511521.png)

   > 上图中的 DDM 为华为云的中间件产品，全称是 Distributed Database Middleware，作为 RDS（Relational Database Service）的前置分布式数据库访问服务，彻底解决了数据库的扩展性问题，对应用透明地实现海量数据的高并发访问，实现了读写分离和分库分表。

## 2 分库分表的切分方式

1. 数据的切分（Sharding）根据其切分规则的类型，可以分为两种切分模式：
   1. 一种是**按照不同的表**（或者 Schema）**来切分到不同的数据库**（主机）上，这种切分方式可以称之为数据的**垂直**（纵向）**切分**。
   2. 另外一种则是**根据表中的数据的逻辑关系**，**将同一个表中的数据按照某种条件拆分到多台数据库**（主机）**上面**，这种切分称之为数据的**水平**（横向）**切分**。
2. **垂直切分最大的特点就是规则简单**，**实施也更为方便**，尤其**适合各业务之间的耦合度非常低**，**相互影响很小**，**业务逻辑非常清晰的系统**，在这种系统中，可以**很容易做到将不同业务模块所使用的的表拆分到不同的数据库中**，根据不同的表来进行拆分，**对应用程序的影响也更小**，**拆分规则也会比较简单清晰**。
3. **水平切分**相对于垂直切分来说，**稍微复杂一些**，因为要**将同一个表中的不同数据拆分到不同的数据库中**，对于应用程序来说，**拆分规则本身比根据表名来拆分更为复杂**，**后期的数据维护也会更为复杂一些**。
4. 具体而言，如果单个库太大，这是我们要看是因为表多而导致数据多，还是因为单张表里面的数据多：
   1. 如果是**因为表多而数据多**，则使用**垂直切分**，**根据业务切分成不同的库**。
   2. 如果是**因为单张表的数据量太大**，这时要用**水平切分**，即**把表的数据按照某种规则切分成多张表**，**甚至多个库上的多张表**。
5. 分库分表的顺序应该是**先垂直分**，**后水平分**，因为**垂直分更简单**，更**符合我们处理现实世界问题的方式**。

## 3 垂直切分

### 3.1 含义

1. 垂直切分常见有**垂直分库**和**垂直分表**两种。

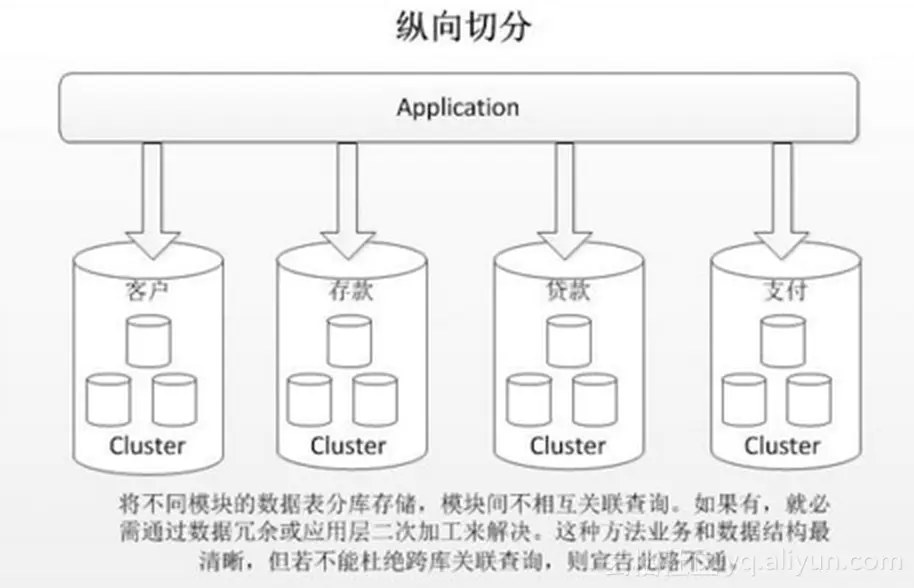

2. **垂直分库就是根据业务耦合性**，**将关联度低的表存储在不同的数据库**，**做法与大系统拆分为多个小系统类似**，**按业务分类进行独立划分**：

   1. 这种方法**业务和数据结构最清晰**。
   2. 但是**模块间不能相互关联查询**，如果有就**必须通过数据冗余或应用层二次加工来解决**。

   ![image](/media/202107/2021-07-07_1002330.5093049523560614.png)

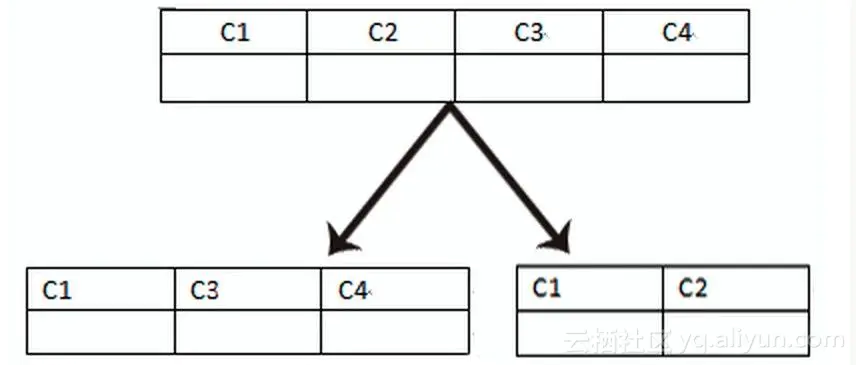

3. **垂直分表是基于数据库中的列进行**，如果**某个表字段较多**，可以**新建一张扩展表**，**将不经常用或字段长度较大的字段拆分出去到扩展表中**：

   1. 这样更**便于开发和维护**。
   2. 同时也能**避免跨页问题**，因为 MySQL**底层是通过数据页存储**的，**一条记录占用空间过大会导致跨页**，**造成额外的性能开销**，
   3. 另外数据库**以行为单位将数据加载到内存中**，这样**表中字段长度较短且访问频率较高**，**内存能加载更多的数据**，**命中率更高**，**减少了磁盘 IO**，从而**提升了数据库性能**。

   ![image](/media/202107/2021-07-07_1003540.9505461469248985.png)

### 3.2 优缺点

#### 3.2.1 优点

1. **解决业务系统层面的耦合**，**业务清晰**。
2. 与微服务的治理类似，能**对不同业务的数据进行分级管理**、**维护**、**监控**、**扩展**等。
3. **高并发场景下**，垂直切分能**在一定程度上提升 IO**、**数据库连接数**、**单机硬件资源的瓶颈**等。

#### 3.2.2 缺点

1. **部分表无法 `join`**，只能**通过接口聚合方式解决**，**提升了开发的复杂度**。
2. **分布式事务处理复杂**。
3. 依然**存在单表数据量过大的问题**。

## 4 水平切分

### 4.1 含义

1. 当一个应用**难以再细粒度的垂直切分**，或**切分后数据量行数巨大**，**存在单库读写**、**存储性能瓶颈**，这时候就需要进行**水平切分**了。

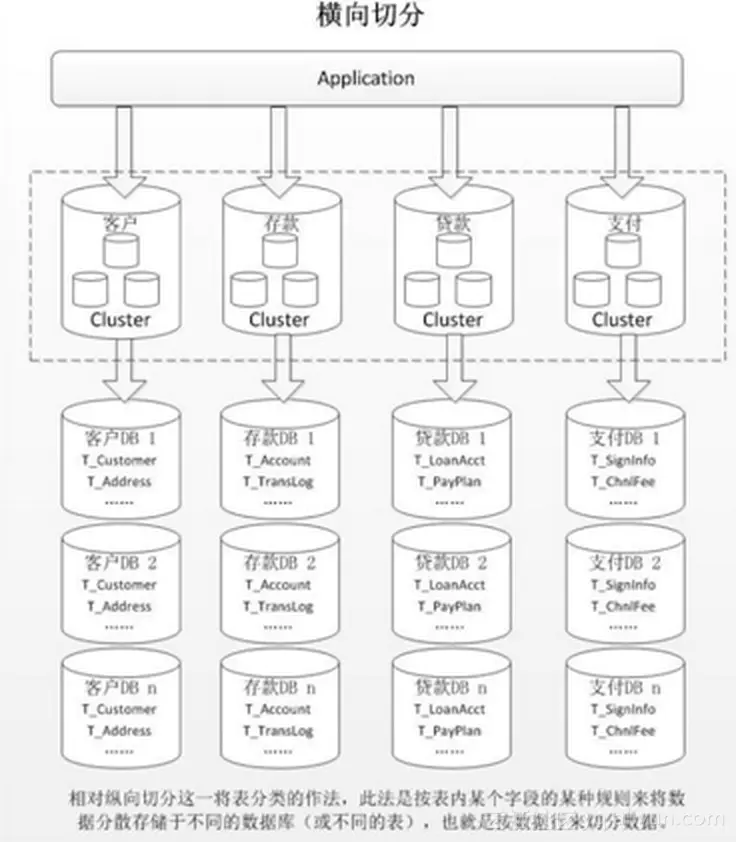

2. **水平切分分为库内分表和分库分表两种方式**，是**根据表内数据内在的逻辑关系**，**将同一个表按不同的条件分散到多个数据库或多个表中**，**每个表中只包含一部分数据**，从而**使得单个表的数据量变小**，**达到分布式的效果**。![image](/media/202107/2021-07-07_1020000.9306178180800245.png)
3. **库内分表只解决了单一表数据量过大的问题**，但**没有将表分布到不同机器的库上**，因此**对于减轻 MySQL 数据库的压力来说**，**帮助不是很大**，大家还是**竞争同一个物理机的 CPU**、**内存**、**网络 IO**，因此**最好通过分库分表来解决**。

### 4.2 优缺点

#### 4.2.1 优点

1. **不存在单库数据量过大**、**高并发的性能瓶颈**，**提升系统稳定性和负载能力**。
2. **应用端改造较小**，**不需要拆分业务模块**。

#### 4.2.2 缺点

1. **跨分片的事务一致性难以保证**。
2. **跨库的 `join` 关联查询性能较差**。
3. **数据多次扩展难度和维护量极大**。

### 4.3 切分规则

#### 4.3.1 根据数值范围

##### 4.3.1 含义

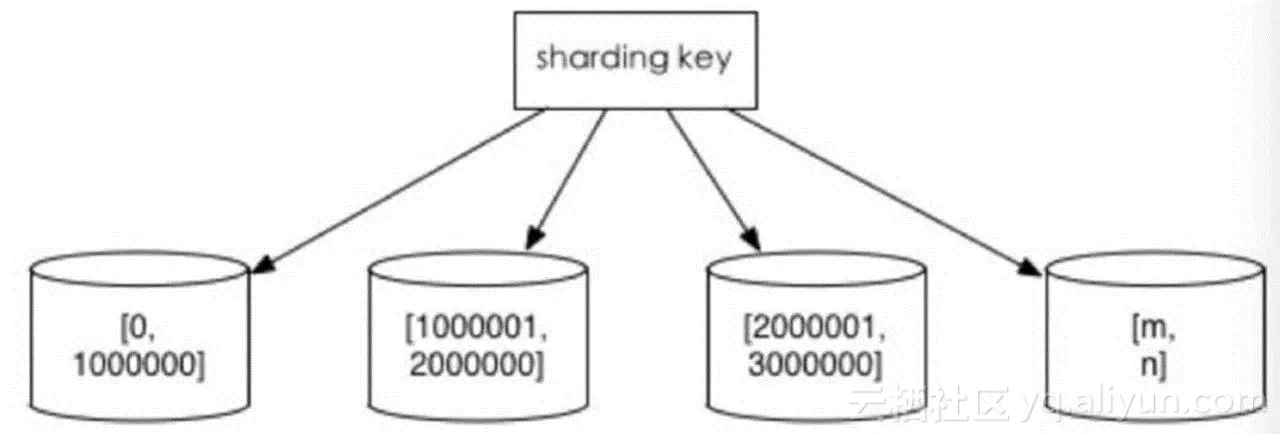

1. 根据**时间区间**或**ID 区间**来切分，例如：
   1. **按日期将不同月甚至是日的数据分散到不同的库中**。
   2. **将 `userid` 为 1\~9999 的记录分到第一个库**，**10000\~20000 分到第二个库**，**以此类推**。
2. 某种意义上，某些系统中使用的**冷热数据分离**，将一些使用较少的历史数据迁移到其他库中，**业务功能上只提供热点数据的查询**，也是类似的实践。

##### 4.3.2 优缺点

###### 4.3.2.1 优点

1. **单表大小可控**。
2. 天然**便于水平扩展**，后期如果想**对整个分片集群扩容**时，**只需要添加节点**即可，**无需对其他分片的数据进行迁移**。
3. **使用分片字段进行范围查找时**，**连续分片可可快速定位分片进行快速查询**，有效**避免跨分片查询的问题**。

###### 4.3.2.2 缺点

1. **热点数据成为性能瓶颈**，**连续分片可能存在数据热点**，例如**按时间字段分片**，**有些分片存储最近时间段的数据**，可能会被**频繁的读写**，而**有些分片存储的历史数据**，则**很少被查询**。![image](/media/202107/2021-07-07_1050280.7680275164055212.png)

#### 4.3.2 根据数值取模

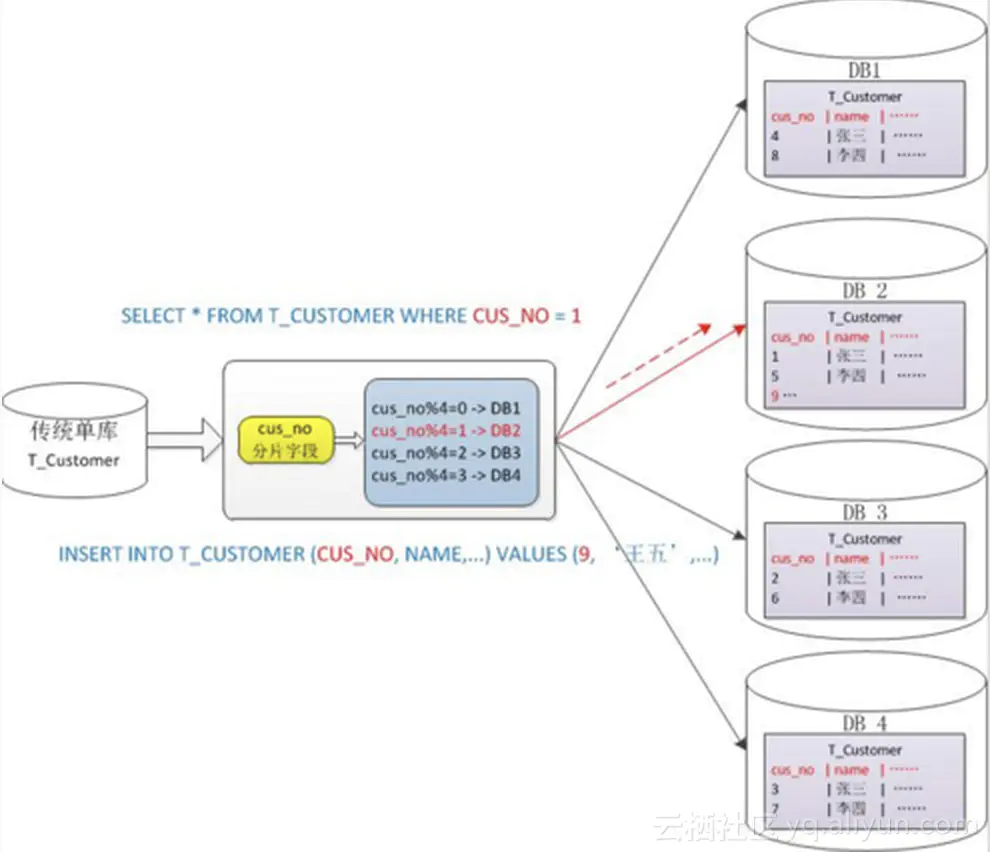

1. 一般采用 `hash`**取模**的切分方式，例如，将 `Customer` 表根据 `cusno` 字段切分到 4 个库中，余数为 0 的放到第一个库，余数为 1 的放到第二个库，以此类推，这样同一个用户的数据会分散到同一个库中，如果**查询条件带有 `cusno` 字段**，则**可明确定位到相应库去查询**。

##### 4.3.2.1 优点

1. **数据分片相对比较均匀**，**不容易出现热点和并发访问的瓶颈**。

##### 4.3.2.2 缺点

1. 后期**分片集群扩容**时，需要**迁移旧的数据**（使用[一致性哈希算法](https://notebook.ricear.com/project-37/doc-762)能较好的避免这个问题）。
2. **容易面临跨分片查询的复杂问题**，比如上例中，如果**频繁用到的查询条件中不带 `cusno` **时，将会导致**无法定位数据库**，从而**需要同时向 4 个库发起查询**，再**在内存中合并数据**，**取最小集返回给应用**，**分库反而成为拖累**。![image](/media/202107/2021-07-07_1706260.3279698848723256.png)

## 5 分库分表带来的问题

### 5.1 事务一致性问题

#### 5.1.1 分布式事务

1. 当**更新内容同时分布在不同库**中，不可避免**会带来跨库事务问题**，跨分片事务也是分布式事务，没有简单的方案，一般可使用**XA 协议**和[**两阶段提交**](https://notebook.ricear.com/project-37/doc-745/#4-%E4%B8%A4%E9%98%B6%E6%AE%B5%E6%8F%90%E4%BA%A4)来处理。
2. 分布式事务能**最大限度保证数据库操作的原子性**，但**在提交事务时需要协调多个节点**，**推后了提交事务的时间点**，**延长了事务的执行时间**，导致**事务在访问共享资源时发生冲突或死锁的概率增高**。
3. 随着**数据库节点的增多**，这种**趋势会越来越严重**，从而**成为系统在数据库层面上水平扩展的枷锁**。

#### 5.1.2 最终一致性

1. 对于那些**性能要求很高**，但对**一致性要求不高的系统**，往往**不苛求系统的实时一致性**，只要**在允许的时间段内达到最终一致性**即可，可采用**事务补偿**的方式。
2. 与事务在执行过程中发生错误后立即回滚的方式不同，事务补偿是一种**事后检查补救**的措施，一些常见的实现方法有：

   1. **对数据进行对账检查**。
   2. **基于日志进行对比**。
   3. **定期同标准数据来源进行同步**。

   事务补偿还要结合业务系统来考虑。

### 5.2 跨节点关联查询 join 问题

切分之前，系统中很多列表和详情页所需的数据可以通过 `sql join` 来完成，而**切分之后**，**数据可能分布在不同的节点上**，此时 `join` 带来的问题就比较麻烦了，考虑到性能，应该**尽量避免使用 `join` 查询**。

解决这个问题可以采用以下方法：

#### 5.2.1 全局表

1. 全局表，也可以看做是**数据字典表**，就是系统中**所有模块都可能依赖的一些表**。
2. 字典表一般具有以下特性：
   1. **变动不频繁**。
   2. **数据量总体变化不大**。
   3. **数据规模不大**，**很少有超过数十万条记录**。

> 比如 MyCat 定义的全局表具有以下特性：
>
> 1. 全局表的**插入**、**更新操作会实时在所有节点上执行**，**保持各个分片的数据一致性**。
> 2. 全局表的**查询操作**，**只从一个节点获取**。
> 3. 全局表**可以跟任何一个表进行 `join` 操作**。

#### 5.2.2 字段冗余

1. 这是一种典型的**反范式设计**，**利用空间换时间**，**为了性能而避免 `join` 查询**。
2. 例如，订单表保存 `userId` 的时候，也将 `userName` 冗余保存一份，这样查询订单详情时就不需要再去查询买家 `user` 表了。
3. 但这种方法适用场景也有限，比较**适用于依赖字段比较少的情况**，而且冗余字段的**一致性也比较难保证**，就像上面订单表的例子，买家修改了 `userName` 后，是否需要在历史订单中同步更新呢，这也需要结合实际业务场景进行考虑。

#### 5.2.3 数据组装

1. 在系统层面，**分两次查询**，**第一次查询的结果集中找出关联数据 `id`**，**然后根据 `id` 发起第二次请求得到关联数据**，**最后将得到的数据进行字段拼装**。

#### 5.2.4 ER 分片

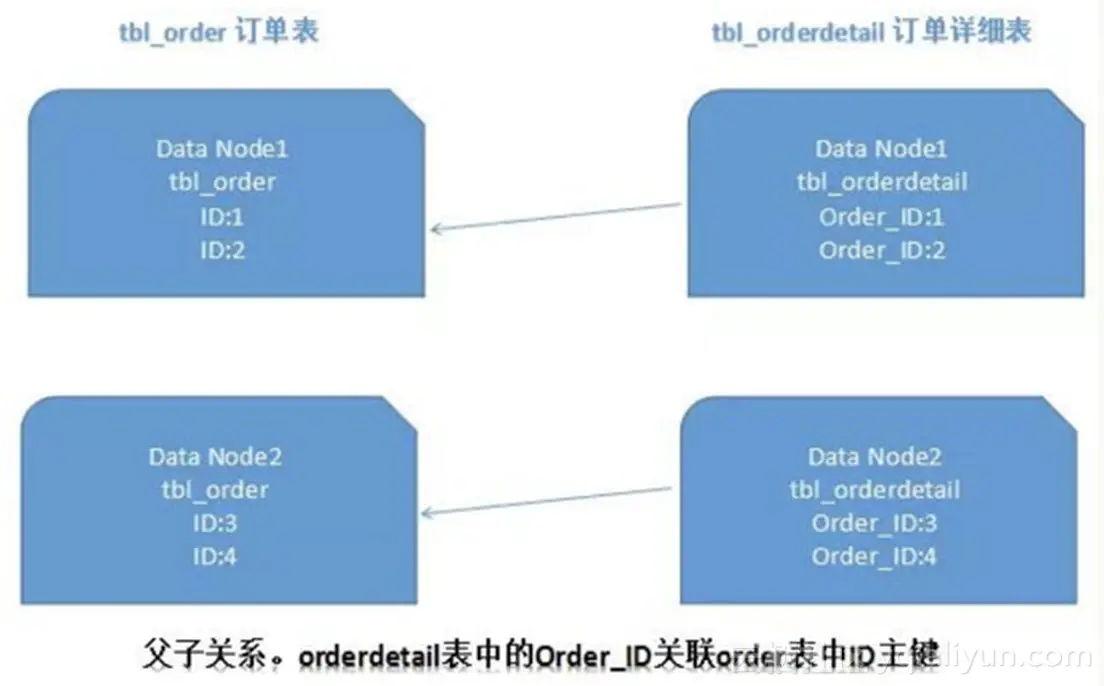

1. 关系型数据库中，如果可以**先确定表之间的关联关系**，并**将那些存在关联关系的表记录存放在同一分片上**，那么就能较好的避免跨分片 `join` 问题，在 `1:1` 或 `1:n` 的情况下，**通常按照主表的 `ID` 主键切分**，如下图所示：![image](/media/202107/2021-07-08_1049300.27815031382540845.png)
2. 这样一来，$Data \space Node1$ 上面的 `order` 订单表与 `orderdetail` 订单详情表就可以**通过 `orderId` 进行局部的关联查询**了，$Data \space Node2$ 上也一样。

### 5.3 跨节点分页、排序、函数问题

1. **跨节点多库进行查询时**，**会出现 `limit` 分页、`order by` 排序等问题**。
2. 分页需要按照指定字段进行排序：
   1. 当**排序字段就是分片字段**时，**通过分片规则就比较容易定位到指定的分片**。
   2. 当**排序字段为非分片字段**时，就变得比较复杂了，需要**先在不同的分片节点中将数据进行排序并返回**，然后**将不同分片返回的结果集进行汇总和再次排序**，**最终返回给用户**，如下图所示：![image](/media/202107/2021-07-08_1105020.4294751324393461.png)
      1. 上图中只是取第一页的数据，对性能影响还不是很大，但是如果取的页数很大，情况则变得复杂很多，因为各分片节点中的数据可能是随机的，为了排序的准确性，需要将所有节点的前 $N$ 页数据都排序做好合并，最后再进行整体的排序。
      2. 这样的操作很**耗费 CPU 和内存资源**的，所以**页数越大**，**系统的性能也会越差**。

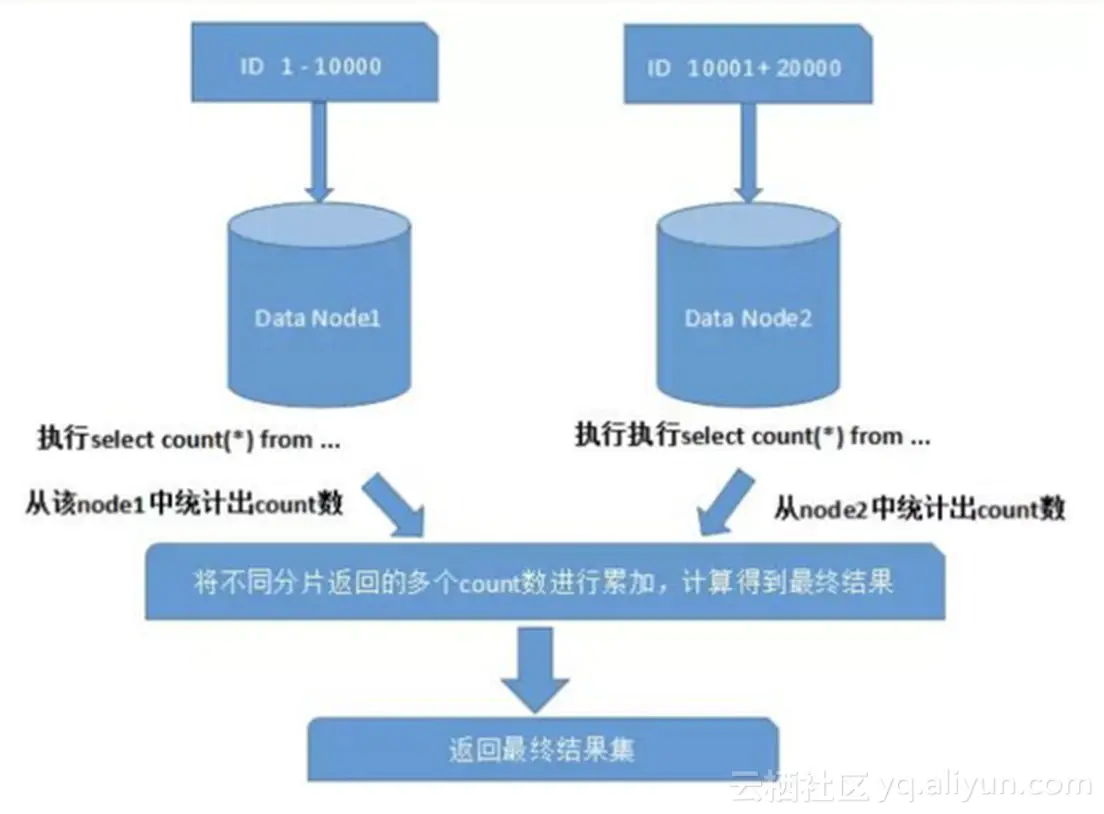

3. 在使用 `max`、`min`、`sum`、`count`**之类的函数进行计算的时候**，**也需要先在每个分片上执行相应的函数**，**然后将各个分片的结果集进行汇总和再次计算**，**最终将结果返回**，如下图所示：![image](/media/202107/2021-07-08_1110140.22015106658146533.png)

### 5.4 全局主键避重问题

在分库分表环境中，由于表中数据同时存在不同数据库中，主键值平时使用的自增长将无用武之地，**某个分区数据库自生成的 `ID` 无法保证全局唯一**，因此**需要单独设置全局主键**，以**避免跨库主键重复问题**，常见的主键生成策略如下：

#### 5.4.1 UUID

1. UUID 标准形式包含**32 个 16 进制数字**，**分为 5 段**，**形式为 `8-4-4-4-12` 的 36 个字符**，例如 `550e8400-e29b-41d4-a716-446655440000`。
2. 优点：
   1. UUID 是主键生成的**最简单的方案**，**本地生成**、**性能高**、**没有网络耗时**。
3. 缺点：
   1. 由于**UUID 非常长**，会**占用大量的内存空间**。
   2. **作为主键建立索引和基于索引进行查询时都会存在性能问题**，在 InnoDB 下，UUID 的**无序性会引起数据位置频繁变动**，**导致分页**。

#### 5.4.2 结合数据库维护主键 ID 表

1. 在数据库中建立 `sequence` 表：

   ```sql
   CREATE TABLE sequence (
   id bigint(20) unsigned NOT NULL auto_increment,
   stub char(1) NOT NULL default '',
   PRIMARY KEY (id),
   UNIQUE KEY stub (stub)
   )ENGINE=MyISAM;
   ```
2. `studb` 字段设置为唯一索引，`stub` 值在 `sequence` 表中只有一条记录，可以同时为多张表生成全局 `ID`，`sequence` 表的内容，如下所示：

   ```sql
   +--------------------+-------+
   | id | stub |
   +--------------------+-------+
   | 72157623227190423 | a |
   +--------------------+-------+
   ```
3. 使用 MyISAM 存储引擎而不是 InnoDB，以获取更高的性能，因为 MyISAM 使用的是表级别的锁，对表的读写是串行的，所以不用担心在并发时两次读取同一个 ID 值。
4. 优点：

   1. **方案简单**。
5. 缺点：

   1. **存在单点问题**，**强依赖数据库**，当**数据库异常时**，**整个系统都不可用**。
   2. **配置主从可以增加可用性**，但当**主库挂了**，**主从切换时**，**数据一致性在特殊情况下难以保证**。
   3. **性能瓶颈限制在单台 MySQL 的读写性能**。

#### 5.4.3 Flickr 团队使用的主键生成策略

1. Flickr 团队使用的一种主键生成策略，与上面的 `sequence` 表方案类似，但**更好的解决了单点和性能瓶颈问题**。

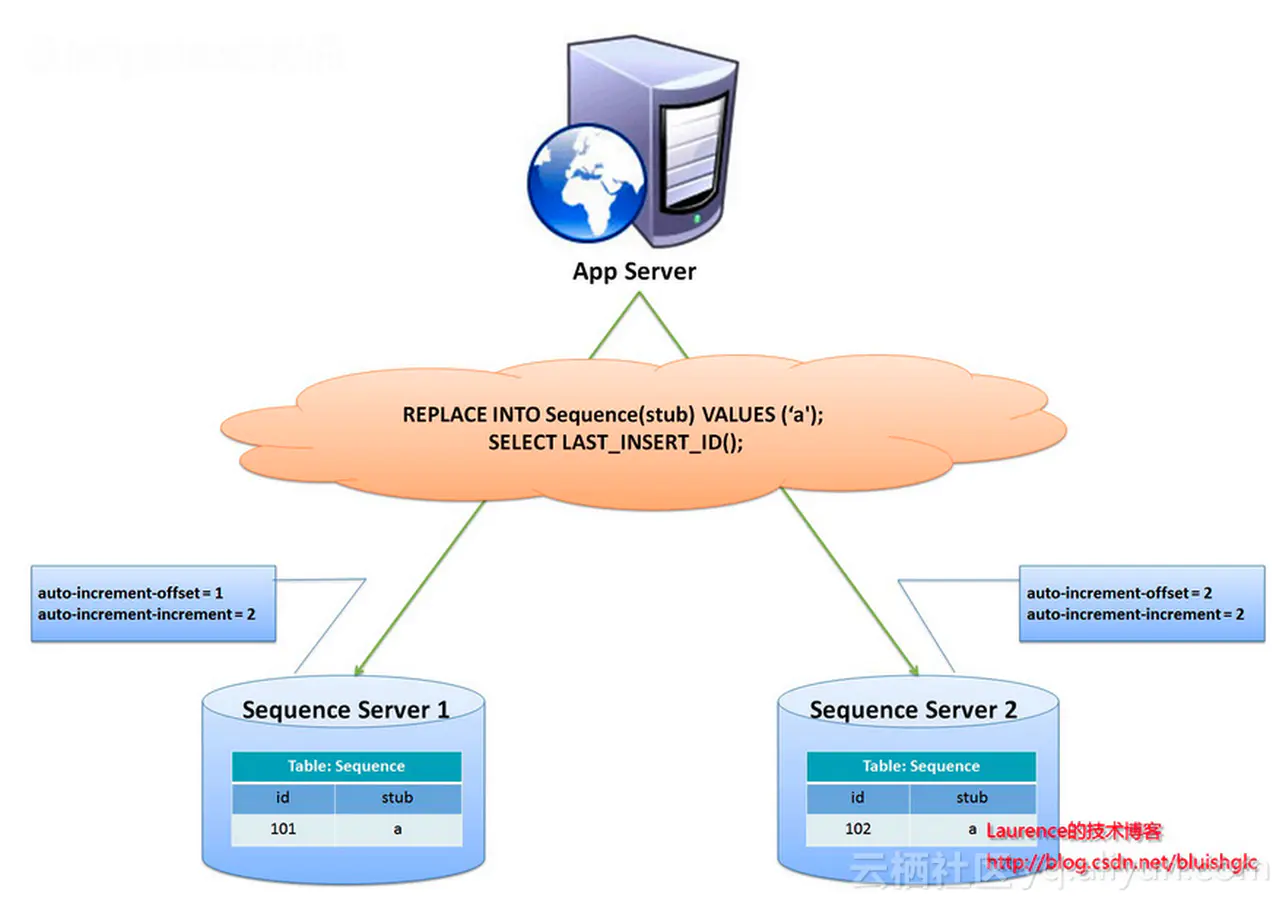

2. 这一方案的整体思想是**建立 2 个以上的全局 ID 生成的服务器**，**每个服务器上只部署一个数据库**，**每个库有一张 `sequence` 表用于记录当前全局 ID**，**表中 ID 增长的步长是库的数量**，**起始值依次错开**，这样能**将 ID 的生成散列到各个数据库上**，如下图所示：![image](/media/202107/2021-07-08_1440000.9135150756047024.png)
3. 由两个数据库服务器生成 ID，设置不同的 `auto_increment` 值，第一台的 `sequence` 的起始值为 1，每次步长增长 2，另一台的 `sequence` 起始值为 2，每次步长增长也是 2，结果第一台生成的 ID 都是奇数 $(1,3,5,7,...)$，第二台生成的 ID 都是偶数 $(2,4,6,8,...)$。
4. 优点：
   1. 这种方案**将生成 ID 的压力均匀分布在两台机器上**。
   2. 同时**提供了系统容错**，**第一台出现了错误**，可以**自动切换到第二台机器上获取 ID**。
5. 缺点：
   1. 系统**添加机器水平扩展时较为复杂**。
   2. **每次获取 ID 都要读写一次数据库**，**数据库的压力还是很大**，**只能靠堆机器来提升性能**。

#### 5.4.4 优化后的 Flickr 方案

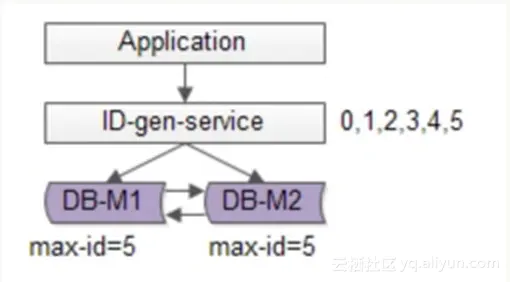

1. 可以基于 Flickr 的方案继续优化，**使用批量的方式降低数据库的写压力**，**每次获取一段区间的 ID 号段**，**用完之后再去数据库获取**，可以**大大减轻数据库的压力**，如下图所示：![image](/media/202107/2021-07-08_1448450.9238176780771336.png)
2. 还是**使用两台数据库服务器保证可用性**，**数据库中只存储当前的最大 ID**，ID 生成服务器每次批量拉取 6 个 ID，先将 `max_id` 修改为 5，**当应用访问 ID 生成服务时**，就**不需要访问数据库**，而是**从号段缓存中依次派发 0 ~ 5 的 ID**，当这些**ID 发完后**，再**将 `max_id` 修改为 11**，**下次就能派发 6 ~ 11 的 ID**，于是**数据库的压力降低为原来的 $\frac16$**。

#### 5.4.5 Snowflake 分布式自增 ID 算法

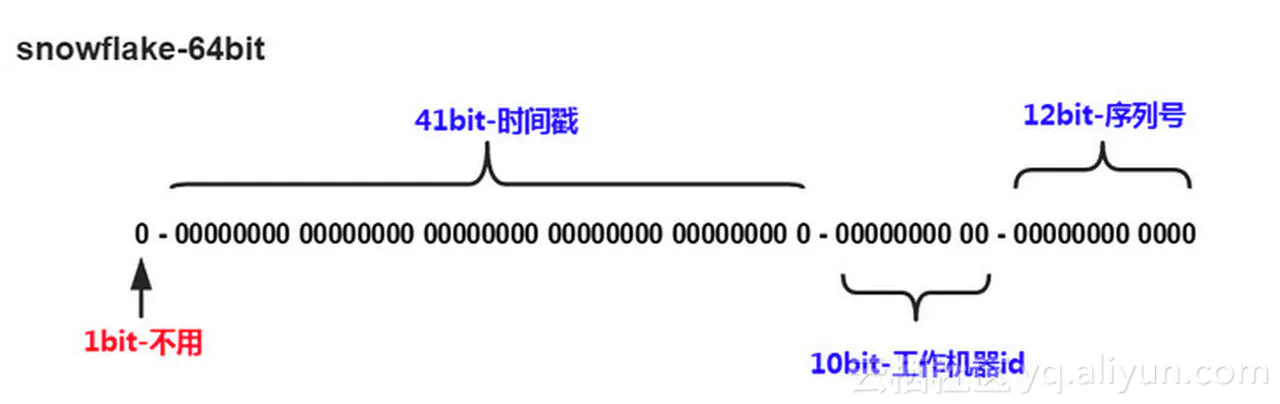

1. Twitter 的 Snowflake 算法**解决了分布式系统生成全局 ID 的需求**，**生成 64 位的 Long 型数字**，组成部分如下图所示：![image](/media/202107/2021-07-08_1457330.19687276270534215.png)
   1. **第一位未使用**。
   2. 接下来是**41 位的毫秒级时间**，41 位的长度**可以表示 69 年的时间**。
   3. **5 位 Data Center ID**，**5 位 Worker ID**，**10 位的长度最多支持部署 1024 个节点**。
   4. **最后 12 位是毫秒内的计数**，12 位的计数顺序号**支持每个节点每毫秒产生 4096 个 ID 序列**。
2. 优点：
   1. **毫秒数在高位**，**生成的 ID 整体上按时间趋势递增**。
   2. **不依赖第三方系统**，**稳定性和效率较高**，理论上 QPS 约为 $ 409.6w/s \space (1000 * 2^{12})$。
   3. 整个分布式系统内**不会产生 ID 碰撞**。
   4. **可根据自身业务灵活分配 `bit` 位**。
3. 缺点：
   1. **强依赖机器时钟**，**如果时钟回拨**，则**可能导致生成 ID 重复**。

### 5.5 数据迁移、扩容问题

1. 当业务高速发展，面临性能和存储的瓶颈时，才会考虑**分片设计**，此时就不可避免的需要**考虑历史数据迁移的问题**，一般做法是**先读出历史数据**，然后**按指定的分片规则再将数据写入到各个分片节点中**。
2. 此外，还需要**根据当前的数据量和 QPS**，**以及业务发展的速度**，**进行容量规划**，**推算出大概需要多少分片**，**一般建议单个分片上的单表数据量不超过 1000W**。
3. 如果采用**数值范围分片**，**只需要添加节点就可以进行扩容了**，**不需要对分片数据进行迁移**，如果采用的是**数值取模分片**，则考虑**后期扩容的问题就相对比较麻烦**。
